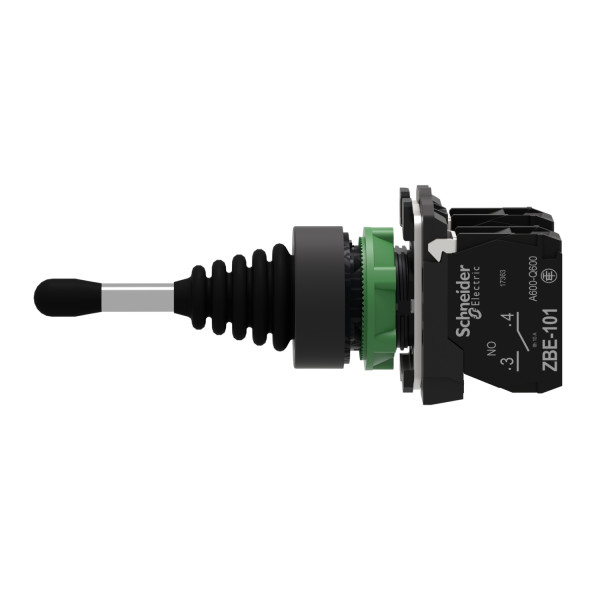

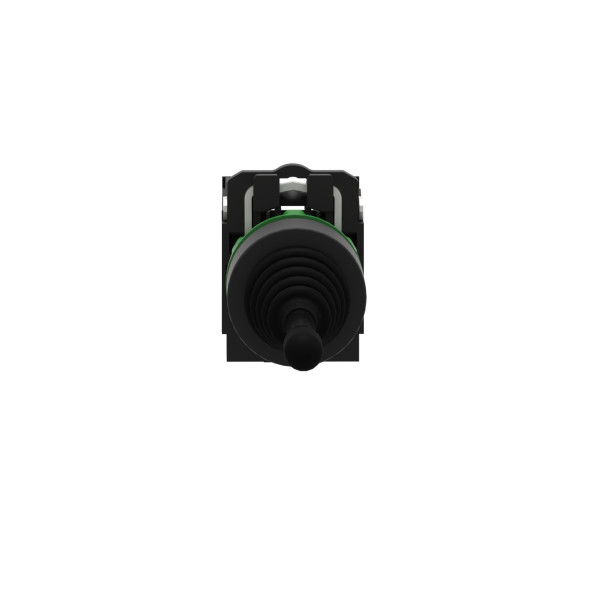

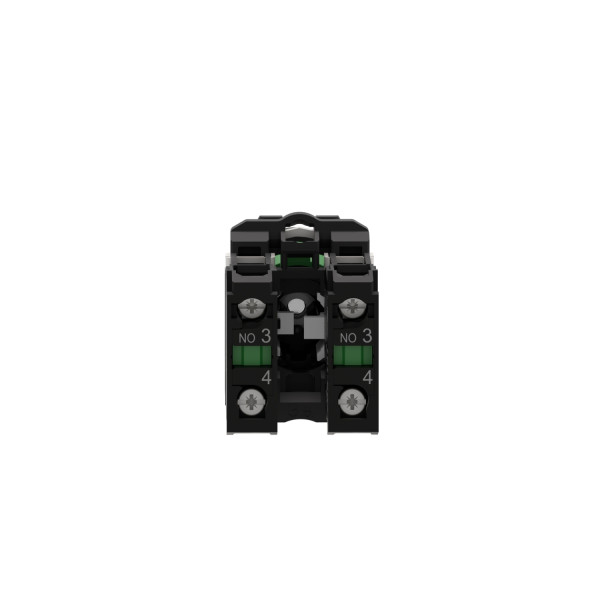

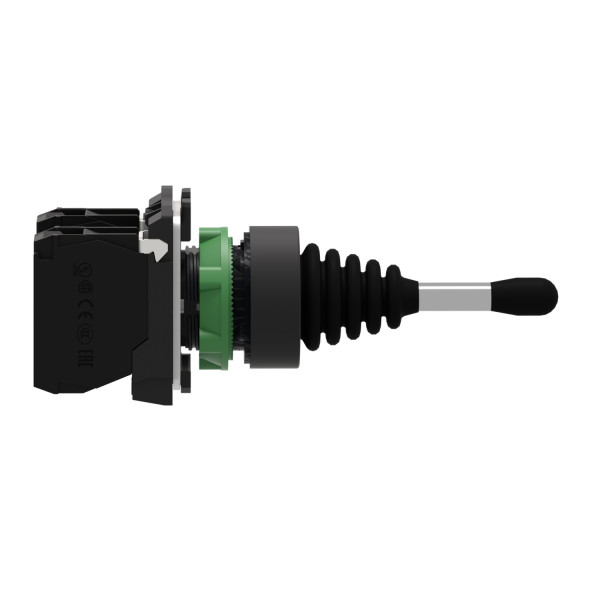

Harmony manipulateur ø22 - 2 positions fixes - 1 f
103.14 € TTC
Marque : Schneider Electric
Référence : XD5PA12
EAN : 3389110904277
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XD5PA12
EAN : 3389110904277
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 206 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XD5PA12
- Gamme de produits : Harmony XB5
- Type de produit ou de composant : Manipulateur complet
- Nom abrégé d'appareil : XD5
- Matériau de la collerette : Plastique
- Matière de l'embase de fixation : Plastique
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Position maintenue
- Profil de l'unité de commande : Tige opérationnelle d'une longueur de 54 mm
- Positions de l'unité de commande : 3 positions
- Directive del'opérateur : 2 directions
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 108 mm
- Masse du produit : 0.06 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- Cran par direction : 1
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Utilisation des contacts : Standard
- Ouverture positive : Sans ouverture positive
- Durée de vie mécanique : 1000000 cycle
- Couple de serrage : 0.8...1.2 N.m EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi : 0.1 A à 250 V, DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V, DC-13, R300 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique XD5PA12
Référence Schneider Electric XD5PA12 / SCHXD5PA12
Caractéristiques techniques du produit :
Boîte à boutons suspendue, manche à balai | |
---|---|
Fixation centrale, diamètre du trou | 22 mm |
Nombre de directions d'actionnement | 2 |
Nombre de contacts à fermeture par direction d'actionnement | 1 |
Avec retour automatique à la position 0 | Non |
Couleur de bague frontale | Noir |
Signal de sortie analogique configurable | Non |
Générateur de code | Non |
Avec bague frontale | Oui |
Longueur du joystick | 54 mm |
Indice de protection (ip) | Ip66 |
Matériau de la bague frontale | Plastique |
Verrouillage en position 0 | Non |
Degré de protection (nema) | Autre |
Nombre de contacts-inverseurs par direction | 0 |
Nombre de contacts à ouverture par direction d'actionnement | 0 |
Nombre de positions de commutation | 2 |
Courant de fonctionnement nominal à ca-21 | 10 A |
