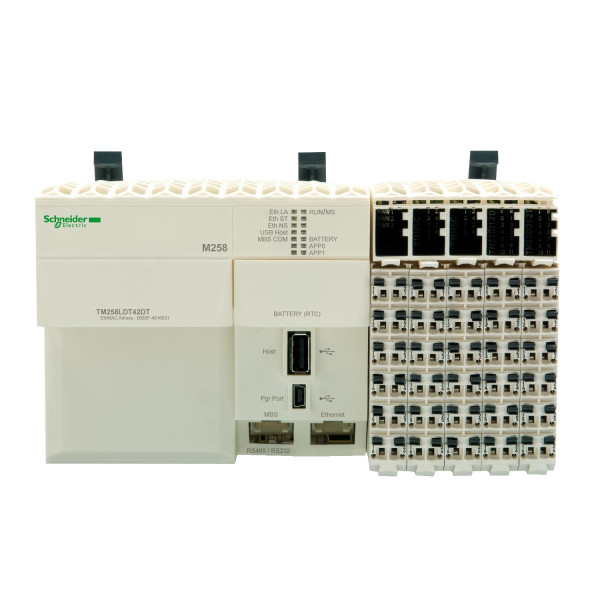

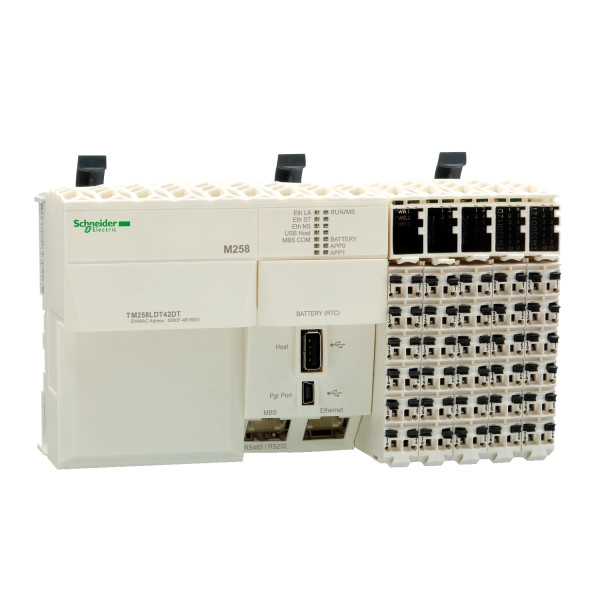

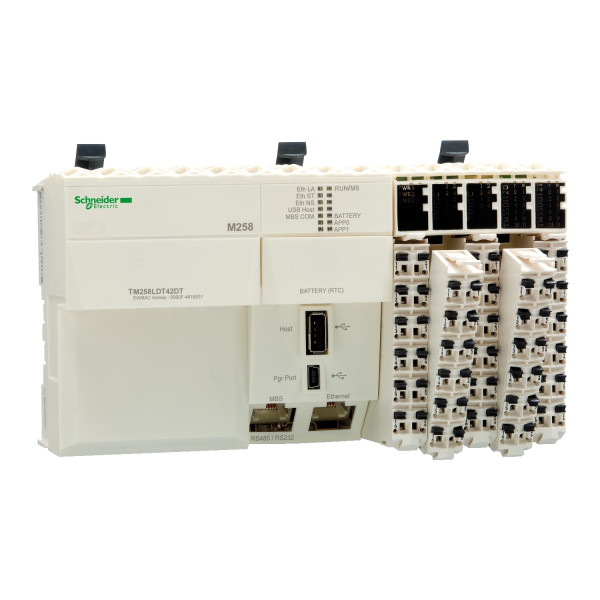

M258 ctrl eth sl 42dio

SCHTM258LD42DT - Schneider Electric

• Gamme de produits : Modicon M258
• Type de produit ou de composant : Contrôleur logique
• Application spécifique du produit : -
• Nombre e/s tor : 42
• Nombre sorties tor : 12 pour sortie / 4 pour sortie rapide

• Nombre entrées tor : 10 pour entrée rapide / 12 pour entrée / 4 pour entrée régulière
• Logiqued'entrée numérique : Dissipateur pour entrée rapide / Dissipateur pour entrée régulière / Source pour entrée
• Tension entrées tor : 24 V
• Type de tension d'entrée tor : C.c.
• Tension état 1 garanti : >= 15 V pour entrée rapide / >= 15 V pour sortie rapide / >= 15 V pour entrée régulière
• Courant état 1 garanti : >= 2 mA pour entrée rapide / >= 2 mA pour sortie rapide / >= 2 mA pour entrée régulière
• Tension état 0 garanti : <= 5 V pour entrée rapide / <= 5 V pour sortie rapide / <= 5 V pour entrée régulière
• Courant état 0 garanti : <= 1.5 mA pour entrée rapide / <= 1.5 mA pour sortie rapide / <= 1.5 mA pour entrée régulière
• Courant d'entrée tor : 4 mA pour entrée rapide / 4 mA pour entrée régulière
• Impédance d'entrée : 6 kOhm pour entrée rapide / 6 kOhm pour entrée régulière
• Temps de filtrage configurable : 0 ms pour entrée rapide/entrée régulière et sortie rapide / 1.5 ms pour entrée rapide/entrée régulière et sortie rapide / 12 ms pour entrée rapide/entrée régulière et sortie rapide / 4 ms pour entrée rapide/entrée régulière et sortie rapide
• Filtrage anti-rebonds : 2 µs...4 ms (configurable)entrée rapide/entrée régulière et sortie rapide
• Longueur de câble : <= 30 m entrée rapide / <= 30 m sortie rapide / <= 30 m entrée régulière
• Isolation entre les canaux d'e/s et l'électronique interne : 500 Vrms AC
• Isolement entre voies : Aucun
• État sortie tor : Source
• Tension de sortie tor : 24 V c.c.
• Limites de la tension de sortie : 19,2...28,8 V
• Courant de sortie tor : 4 mA pour sortie rapide
• [us] tension d'alimentation : 24 V DC pour alimentation intégrée modules experts / 24 V DC pour segment de puissance E/S / 24 V DC pour alimentation principale
• Limites de la tension d'alimentation : 20.4...28.8 V
• In courant assigné d'emploi : 0.04 A pour alimentation intégrée modules experts / 0.25 A pour alimentation principale / 10 A pour segment de puissance E/S
• Courant de crête : <= 100 kA pendant <= 70 s alimentation principale / <= 25 kA pendant <= 500 s segment de puissance E/S / <= 50 kA pendant <= 150 s alimentation intégrée modules experts / 1.2 A pendant > 70 s alimentation principale
• Puissance consommée : <= 13.03 W
• Temps d'exécution par instruction : Booléen : 22 ns
• Type de mémoire : Flash 128 MB / RAM interne 64 Mo
• Horodateur : Avec étalonnage utilisateur horloge en temps réel, dérive: <= 6 s/mois / Sans aucun étalonnage utilisateur horloge en temps réel, dérive: < 30 s/mois à 25 °C
• Données sauvegardées : Variables de type conservation et conservation permanente CR2477M Renata, 1,5 année autonomie
• Type de connexion intégrée : 1 liaison série isolée RJ45 femelle, ethernet Modbus TCP/IP esclave (10BASE-T/100BASE-TX) / 1 liaison série isolée RJ45 femelle, Modbus maître /esclave RTU/ASCII ou mode caractère ASCII (RS232/RS485), 300...115200 bps / 1 liaison série isolée mini B USB, 480 Mbit/s / 1 liaison série isolée USB type A, 480 Mbit/s
• Nombre d'entrée de comptage : 8 entrée(s) de décompte200 kHz
• Signalisation locale : 1 DEL par canal pour état d'E/S / 1 DEL pour CAN0 STS / 1 DEL pour RCM COM / 1 DEL vert/rouge pour APP0 / 1 DEL vert/rouge pour APP1 / 1 DEL vert/rouge pour Eth NS (état réseau Ethernet) / 1 DEL vert/rouge pour Eth ST (état Ethernet) / 1 DEL vert/rouge pour RUN/MS (état module) / 1 DEL vert/rouge pour hôte USB / 1 DEL vert/jaune pour Eth LA (activité Ethernet) / 1 DEL RED pour état de la batterie
• Marquage : CE
• Support de montage : Rail DIN symétrique
• Largeur : 175 mm
• Hauteur : 99 mm
• Profondeur : 85 mm
• Masse du produit : 0.5 kg
