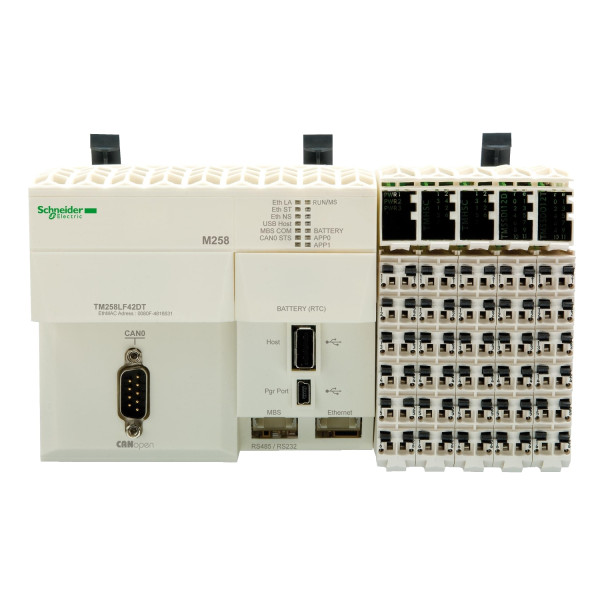

M258 ctrl eth can sl 42di
2888.09 € TTC
Marque : Schneider Electric
Référence : TM258LF42DT
EAN : 3595864074313
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : TM258LF42DT
EAN : 3595864074313
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 5776 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
- Gamme de produits : Modicon M258
- Type de produit ou de composant : Contrôleur logique
- Application spécifique du produit : -
- Nombre e/s tor : 42
- Nombre sorties tor : 12 pour sortie / 4 pour sortie rapide
- Nombre entrées tor : 10 pour entrée rapide / 12 pour entrée / 4 pour entrée régulière
- Logiqued'entrée numérique : Dissipateur pour entrée rapide / Dissipateur pour entrée régulière / Source pour entrée
- Tension entrées tor : 24 V
- Type de tension d'entrée tor : C.c.
- Tension état 1 garanti : >= 15 V pour entrée rapide / >= 15 V pour sortie rapide / >= 15 V pour entrée régulière
- Courant état 1 garanti : >= 2 mA pour entrée rapide / >= 2 mA pour sortie rapide / >= 2 mA pour entrée régulière
- Tension état 0 garanti : <= 5 V pour entrée rapide / <= 5 V pour sortie rapide / <= 5 V pour entrée régulière
- Courant état 0 garanti : <= 1.5 mA pour entrée rapide / <= 1.5 mA pour sortie rapide / <= 1.5 mA pour entrée régulière
- Courant d'entrée tor : 4 mA pour entrée rapide / 4 mA pour entrée régulière
- Impédance d'entrée : 6 kOhm pour entrée rapide / 6 kOhm pour entrée régulière
- Temps de filtrage configurable : 0 ms pour entrée rapide/entrée régulière et sortie rapide / 1.5 ms pour entrée rapide/entrée régulière et sortie rapide / 12 ms pour entrée rapide/entrée régulière et sortie rapide / 4 ms pour entrée rapide/entrée régulière et sortie rapide
- Filtrage anti-rebonds : 2 µs...4 ms (configurable)entrée rapide/entrée régulière et sortie rapide
- Longueur de câble : <= 30 m entrée rapide / <= 30 m sortie rapide / <= 30 m entrée régulière
- Isolation entre les canaux d'e/s et l'électronique interne : 500 Vrms AC
- Isolement entre voies : Aucun
- État sortie tor : Source
- Tension de sortie tor : 24 V c.c.
- Limites de la tension de sortie : 19,2...28,8 V
- Courant de sortie tor : 4 mA pour sortie rapide
- [us] tension d'alimentation : 24 V DC pour alimentation intégrée modules experts / 24 V DC pour segment de puissance E/S / 24 V DC pour alimentation principale
- Limites de la tension d'alimentation : 20.4...28.8 V
- In courant assigné d'emploi : 0.04 A pour alimentation intégrée modules experts / 0.26 A pour alimentation principale / 10 A pour segment de puissance E/S
- Courant de crête : <= 100 kA pendant <= 70 s alimentation principale / <= 25 kA pendant <= 500 s segment de puissance E/S / <= 50 kA pendant <= 150 s alimentation intégrée modules experts / 1.2 A pendant > 70 s alimentation principale
- Puissance consommée : <= 13.03 W
- Temps d'exécution par instruction : Booléen : 22 ns
- Type de mémoire : Flash 128 MB / RAM interne 64 Mo
- Horodateur : Avec étalonnage utilisateur horloge en temps réel, dérive: <= 6 s/mois / Sans aucun étalonnage utilisateur horloge en temps réel, dérive: < 30 s/mois à 25 °C
- Données sauvegardées : Variables de type conservation et conservation permanente CR2477M Renata, 1,5 année autonomie
- Type de connexion intégrée : 1 CANopen SUB-D 9 mâle, CANopen maître / 1 liaison série isolée RJ45 femelle, ethernet Modbus TCP/IP esclave (10BASE-T/100BASE-TX) / 1 liaison série isolée RJ45 femelle, Modbus maître /esclave RTU/ASCII ou mode caractère ASCII (RS232/RS485), 300...115200 bps / 1 liaison série isolée mini B USB, 480 Mbit/s / 1 liaison série isolée USB type A, 480 Mbit/s
- Vitesse de transmission : 125 kbit/s pour une longueur de bus de 500 m, CANopen / 250 kbit/s pour une longueur de bus de 250 m, CANopen / 50 kbit/s pour une longueur de bus de 1000 m, CANopen / 500 kbit/s pour une longueur de bus de 100 m, CANopen / 10 kbit/s pour une longueur de bus de 5000 m, CANopen / 1000 kbit/s pour une longueur de bus de 4 m, CANopen / 20 kbit/s pour une longueur de bus de 2500 m, CANopen / 800 kbit/s pour une longueur de bus de 25 m, CANopen
- Nombre d'entrée de comptage : 8 entrée(s) de décompte200 kHz
- Signalisation locale : 1 DEL par canal pour état d'E/S / 1 DEL pour CAN0 STS / 1 DEL pour RCM COM / 1 DEL vert/rouge pour APP0 / 1 DEL vert/rouge pour APP1 / 1 DEL vert/rouge pour Eth NS (état réseau Ethernet) / 1 DEL vert/rouge pour Eth ST (état Ethernet) / 1 DEL vert/rouge pour RUN/MS (état module) / 1 DEL vert/rouge pour hôte USB / 1 DEL vert/jaune pour Eth LA (activité Ethernet) / 1 DEL RED pour état de la batterie
- Marquage : CE
- Support de montage : Rail DIN symétrique
- Largeur : 175 mm
- Hauteur : 99 mm
- Profondeur : 85 mm
- Masse du produit : 0.55 kg
Référence Schneider Electric TM258LF42DT / SCHTM258LF42DT
Caractéristiques techniques du produit :
Unité de base | |
---|---|
Largeur | 175 mm |
Modèle | Compact |
Hauteur | 99 mm |
Profondeur | 85 mm |
Avec affichage | Non |
Adapté aux fonctions de sécurité | Non |
Nombre d’entrées numériques | 26 |
Nombre de sorties numériques | 16 |
Type de tension d’alimentation | Ac/dc |
Type de mémoire | Nvram |
Taille de mémoire | 64000 Ko |
Temps de traitement (1 k, service binaire) | 0,022 ms |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 1 |
Nombre d'interfaces matérielles en série rs-232 | 1 |
Nombre d'interfaces matérielles en série rs-485 | 1 |
Nombre d'interfaces matérielles usb | 2 |
Nombre d'autres interfaces matérielles | 1 |
Avec interface optique | Non |
Extension de mémoire de programme possible | Oui |
Protocole pris en charge pour tcp/ip | Oui |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Capacité de redondance | Non |
Montage possible sur barres profilées | Oui |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Composants système | Non |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Catégorie selon en 954-1 | 1 |
Encastrement frontal possible | Non |
Montage sur rack possible | Oui |
Montage mural/direct possible | Non |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Maître io-link | Non |
Niveau de performance selon en iso 13849-1 | Sans |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension d'alimentation cc | 24 V |
Tension d'alimentation cc | 24 V |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Sil conformément à iec 61508 | Sans |
Nombre d’entrées analogiques | 0 |
Nombre de sorties analogiques | 0 |
Nombre d'interfaces matérielles en série rs-422 | 0 |
Nombre d'interfaces matérielles parallèles | 0 |
Nombre d'interfaces matérielles profinet | 0 |
Nombre d'interfaces matérielles wireless | 0 |
Nombre de sorties de relais | 0 |
Nombre max. de minuteries | 0 |
Lte | Non |
