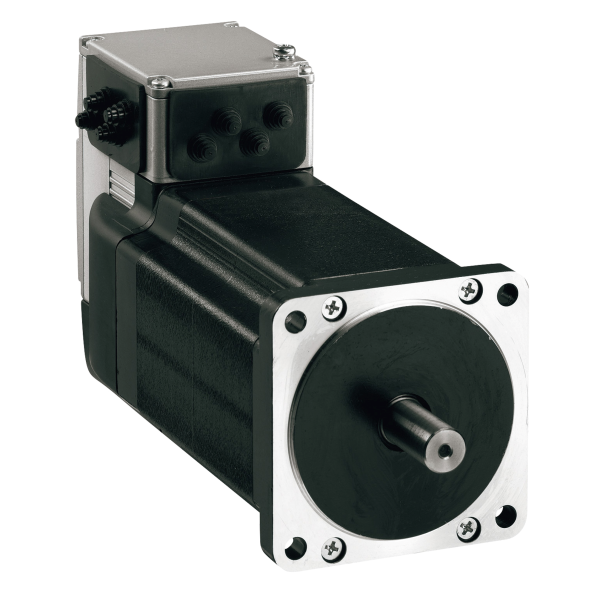

Lexium entrainement integre, moteur pas a pas, 24-36vdc, canopen
2518.70 € TTC
Eco participation : 0.06 €
Eco participation : 0.06 €
Marque : Schneider Electric
Référence : ILS1F852PB1A0
EAN : 3389119227148
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ILS1F852PB1A0
EAN : 3389119227148
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 5037 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
- Gamme de produits : Moteur Lexium intégré
- Type de produit ou de composant : Moteur de mouvement intégré
- Nom abrégé d'appareil : ILS
- Type de moteur : Moteur pas à pas triphasé
- Nombre de pôles de moteur : 6
- Nombre de phases réseau : Monophasé
- [us] tension d'alimentation : 24 V / 36 V
- Type de réseau : DC
- Interface de communication : Intégré CANopen DS301
- Longueur : 170.6 mm
- Type d'enroulement : Vitesse de rotation moyenne et couple moyen
- Raccordement électrique : Connecteur pour carte de circuit imprimé
- Frein de parking : Sans
- Type de réducteur : Sans
- Vitesse nominale : 100 tr/mn à 24 V / 200 rpm à 36 V
- Couple nominal : 4 N.m
- Couple statique : 4 N.m
- Vitesse de transmission : 50, 100, 125, 250, 500, 800 et 1 000 kbauds
- Support de montage : Bride 85 mm
- Taille bride moteur : 85 mm
- Diamètre de collier de centrage : 60 mm
- Profondeur de collier de centrage : 2 mm
- Nombre de trous de fixation : 4
- Diamêtre des trous de fixation : 99 mm
- Type de rétroaction : Index pulse
- Extrémité d'arbre : Inexploité
- Second arbre : Sans avec deuxième extrémité d'arbre
- Diamètre de l'axe : 12 mm
- Longueur de l'axe : 30 mm
- Limites de la tension d'alimentation : 18...40 V
- Consommation électrique : 5000 mA (maximum)
- Calibre du fusible à associer : 10 A
- Type d'entrée/sortie : 4 signaux (utilisés chacun comme entrée ou sortie)
- Tension état 0 garanti : -3...4.5 V
- Tension état 1 garanti : 15...30 V
- Courant d'entrée tor : <= 10 mA à 24 V sous tension/STO_A pour entrée de sécurité / <= 3 mA à 24 V sous tension/STO_B pour entrée de sécurité / 2 mA à 24 V pour interface de signal 24 V
- Tension de sortie tor : 23...25 V
- Courant commuté maximum : 100 mA par sortie / 200 mA total
- Type de protection : Surtension en sortie / Couple de sécurité désactivé / Court-circuit à la tension de sortie
- Couple continu à l'arrêt : 4 N.m
- Speed feedback resolution : 20000 points/turn
- Erreur de précision : +/- 6 arcs min.
- Inertie du rotor : 2.2 kg.cm²
- Maximum mechanical speed : 1500 Tr/mn
- Force radiale maximale fr : 100 N
- Force axiale maximale fa : 30 N (pression de force) / 170 N (force de traction)
- Durée de vie en heures : 20000 H de palier :
- Marquage : CE
- Type de refroidissement : Convection naturelle
- Masse du produit : 3.6 kg
Référence Schneider Electric ILS1F852PB1A0 / SCHILS1F852PB1A0
Caractéristiques techniques du produit :
Moteur électrique | |
---|---|
Modèle | Moteur pas à pas |
Type de tension | Ac/dc |
Calibre/courant nominal assigné (in) | 5 A |
Tension assignée (ue) | 24 V |
Nombre de phases | 3 |
Classe d’efficience énergétique | Autre |
Type de construction | Autre |
Nombre de pôles | 6 |
Indice de protection (ip) | Ip54 |
Cycle de sollicitation | Autre |
Avec résistance à coefficient de température positif | Non |
Avec détecteur-thermomètre à résistance (rtd) | Non |
Sécurité intrinsèque | Sans |
Capacité de surcharge | Non |
Méthode de refroidissement | Autre |
Finition du bout d'arbre | Autre |
Isolation à imprégnation globale | Autre |
Adapté à la régulation de fréquence | Non |
Palier | Autre |
Classe d’isolation selon iec | Autre |
Avec protection contre la condensation | Non |
Couple de rotation nominal | 2 kN |
Température d'utilisation | 50 °C |
Taille de cadre conformément à iec | 0,0 mm |
Efficacité à pleine charge | 0,0 % |
Rapport de courant de démarrage | 0 |
Rapport de couple au démarrage | 0 |
Rapport de couple de décrochage | 0 |
Fréquence assignée | 60 Hz |
Fréquence assignée | 50 Hz |
Vitesse de rotation assignée à fréquence assignée | 3000 1/min |
Matériau du boîtier/corps | Autre |
