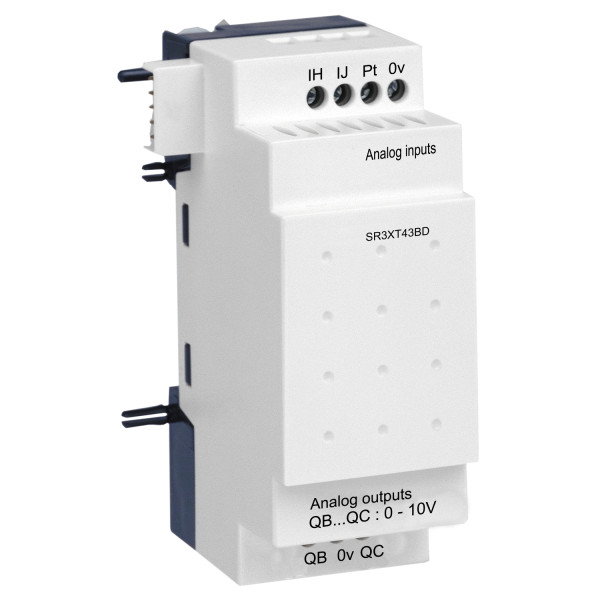

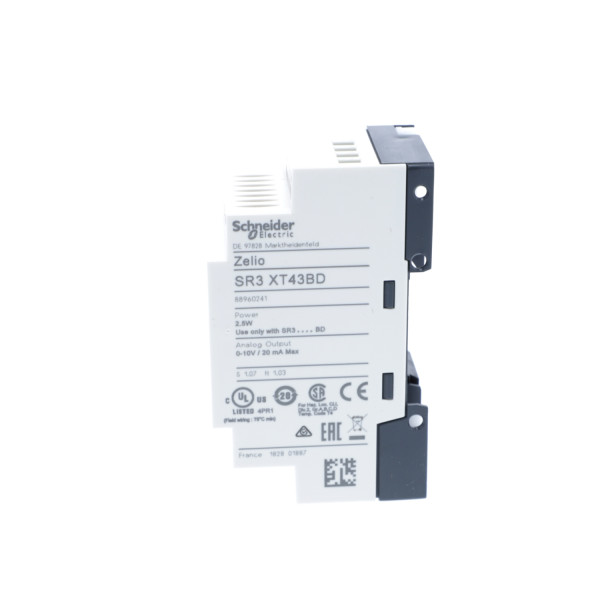

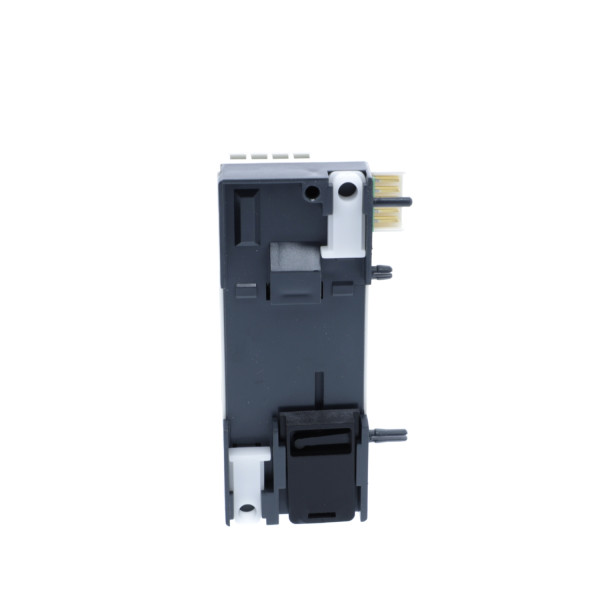

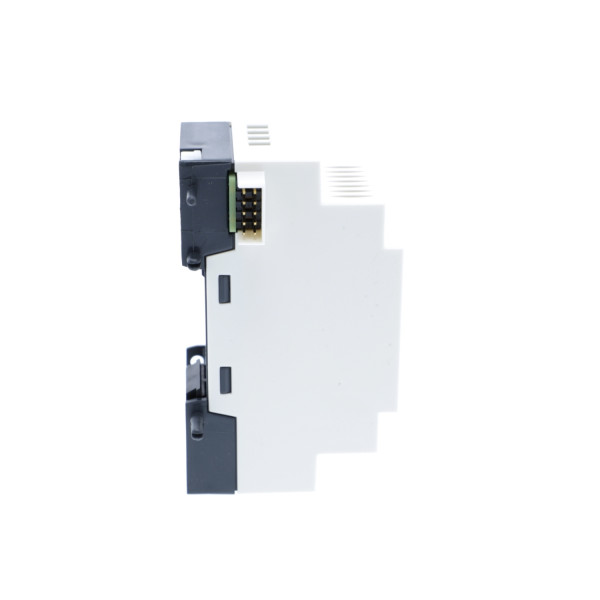

Extension 4 entrees sorties analogiques pour module logique 24vdc
SCHSR3XT43BD - Schneider Electric
223.98 € TTC
Marque : Schneider Electric
Référence : SR3XT43BD
EAN : 3389119203968
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : SR3XT43BD
EAN : 3389119203968
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 447 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique SR3XT43BD
- Gamme de produits : Zelio Logic
- Type de produit ou de composant : Module d'extension E/S analogique
- Nombre entrées analogiques : 2
- Type d'entrée analogique : Mode commun
- Plage entrées analogiques : 0...10 V / 0...20 mA / -25...125 °C
- Type de sonde de température : Pt 100, à 3 fils conformément à IEC 751
- Tension maximale admissible : 30 V pour circuit d'entrée analogique
- Courant permanent maximal [imp] : 30 mA pour circuit d'entrée analogique
- Résolution entrées analogiques : 10 bits sur la plage d'entrée
- Impédance d'entrée : 18 kOhm, plage d'entrée: 0...10 V pour circuit d'entrée analogique / 247 Ohm, plage d'entrée: 0...20 mA pour circuit d'entrée analogique
- Nombre sorties analogiques : 2
- Plage sorties analogiques : 0...10 V
- Résolution sorties analogiques : 10 bits sur la plage de sortie
- Type de charge : Résistif charge pour sortie analogique
- Courant de charge maximum : 10 mA pour sortie analogique
- Protection court-circuit : Avec sortie analogique
- Valeur du bit de poids faible : 0,15 °C, - 25...125 °C pour circuit d'entrée analogique / 20 µA, 0...20 mA pour circuit d'entrée analogique / 9,8 mV, 0...10 V pour circuit d'entrée analogique / 9,8 mV, 0...10 V pour sortie analogique
- Temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique / Temps de cycle de relais intelligent pour sortie analogique
- Erreur de conversion : +/- 1 % de la valeur de l'échelle, plage d'entrée: 0...10 V (25 °C) pour sortie analogique / +/- 1 % de la valeur de l'échelle, plage d'entrée: 0...10 V (55 °C) pour sortie analogique / +/- 1 %, plage d'entrée: 0...10 V (25 °C) pour circuit d'entrée analogique / +/- 1 %, plage d'entrée: 0...10 V (55 °C) pour circuit d'entrée analogique / +/- 1 %, plage d'entrée: 0...20 mA (25 °C) pour circuit d'entrée analogique / +/- 1 %, plage d'entrée: 0...20 mA (55 °C) pour circuit d'entrée analogique / +/- 1,5 °C, plage d'entrée: - 25...125 °C (25 °C) pour circuit d'entrée analogique / +/- 1,5 °C, plage d'entrée: - 25...125 °C (55 °C) pour circuit d'entrée analogique
- Précision de répétition : < +/- 0,3 °C, plage d'entrée: - 25...125 °C à 25 °C pour circuit d'entrée analogique / <= +/- 1 %, plage d'entrée: 0...10 V à 25 °C pour circuit d'entrée analogique / <= +/- 1 %, plage d'entrée: 0...10 V à 55 °C pour sortie analogique / <= +/- 1 %, plage d'entrée: 0...20 mA à 25 °C pour circuit d'entrée analogique
- Portée de fonctionnement : 10 m avec câble blindé pour circuit d'entrée analogique / 10 m avec câble blindé pour sortie analogique
- Protection inversion de polarité : Avec circuit d'entrée analogique
- Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm², 24...14, semi-solide câble / Bornes à vis, 1 x 0,25 à 1 x 2,5 mm², 24...14, rigide câble / Bornes à vis, 2 x 0,25 à 2 x 1,5 mm², 23...16, rigide câble / Bornes à vis, 1 x 0,25 à 1 x 2,5 mm², 24...14, souple câble avec embout / Bornes à vis, 2 x 0,25 à 2 x 0,75 mm², 24...18, souple câble avec embout
- Couple de serrage : 0.5 N.m
- Masse du produit : 0.11 kg
Ancien produit : Telemecanique SR3XT43BD
Référence Schneider Electric SR3XT43BD / SCHSR3XT43BD
Caractéristiques techniques du produit :
| Module logique | |
|---|---|
| Largeur | 35 mm |
| Hauteur | 90 mm |
| Profondeur | 59,5 mm |
| Évolutif | Non |
| Courant de commutation | 0,02 A |
| Avec minuterie | Non |
| Avec affichage | Non |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées analogiques | 2 |
| Nombre de sorties analogiques | 1 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Capacité de redondance | Non |
| Avec sortie de relais | Non |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Oui |
| Appareil d'extension | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Appareil de base | Oui |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24 V |
| Tension d'alimentation cc | 24 V |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0 |
| Nombre de sorties numériques | 0 |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 0 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 0 |
| Nombre d'interfaces matérielles profinet | 0 |
| Nombre d'interfaces matérielles wireless | 0 |
