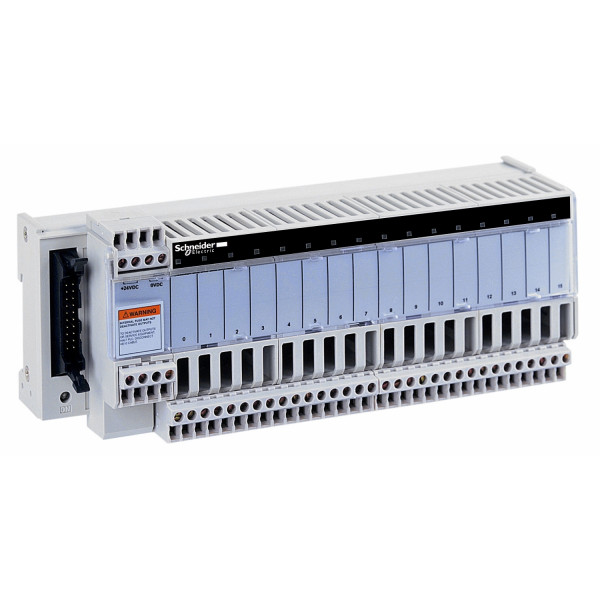

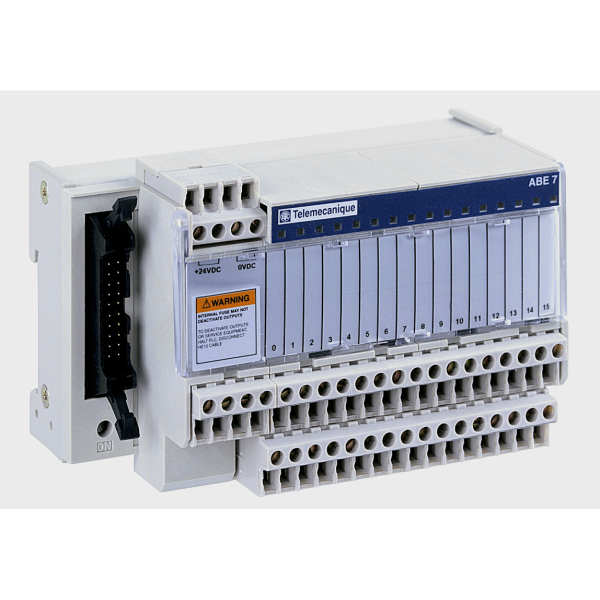

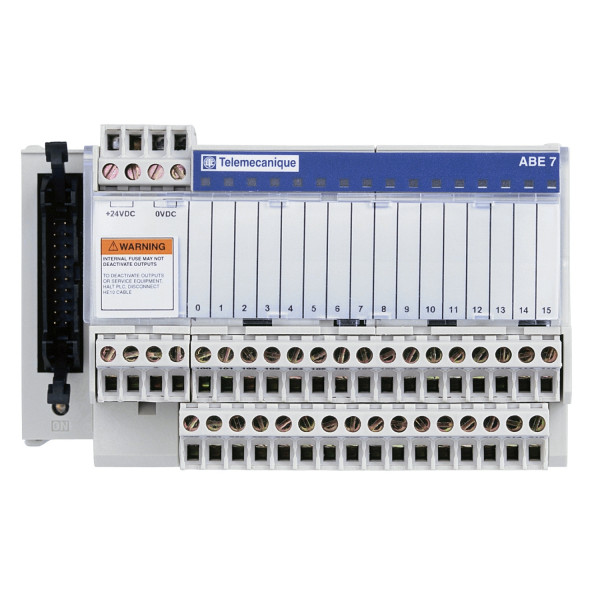

Schneider electric embase rel st s10 16s 0,5a
SCHABE7S16S1B2 - Schneider Electric
385.09 € TTC
Marque : Schneider Electric
Référence : ABE7S16S1B2
EAN : 3389110838862
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ABE7S16S1B2
EAN : 3389110838862
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 770 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique ABE7S16S1B2
- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase sorties relais statiques
- [us] tension d'alimentation : 24 V DC (extrémité de l'automate) / 24 V DC (extrémité du préactionneur)
- Nombre de canaux : 16
- Type de relais : Relais à semi-conducteur soudé
- Type de bornier : Amovible
- Isolation plc/pièce service : Non
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Largeur : 125 mm
- Courant état 0 garanti : 0.4 mA (extrémité de l'automate)
- Tension état 0 garanti : 3.4 V (extrémité de l'automate)
- Courant état 1 garanti : 3.1 mA (extrémité de l'automate)
- Tension état 1 garanti : 16.9 V (extrémité de l'automate)
- Courant par groupe de sorties : <= 9 A
- Courant par voie : 0.5 A (extrémité du préactionneur)
- Courant commuté minimum : 1 mA
- Tension de retombée : <= 0.3 V (extrémité du préactionneur)
- Courant commuté maximum : 700 mA DC-12 / 700 mA DC-13
- Charge sur lampe à filament : 10 W DC-6
- Courant résiduel : <= 0.5 mA (extrémité du préactionneur)
- Type de faute : Surcharge / Court-circuit
- Signalisation de défaut : Sans
- Énergie inductive commutable l/r : <= 400(U.I) ms
- Seuil de disjonction : >= 0.75 A
- Temps de réponse : <= 0,1 ms de l'état 1 à 0 / <= 0,2 ms de l'état 0 à l'état 1
- Fréquence de commutation : < 0,6/LI² Hz
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.4 kg
Ancien produit : Telemecanique ABE7S16S1B2
Référence Schneider Electric ABE7S16S1B2 / SCHABE7S16S1B2
Caractéristiques techniques du produit :
| Barrette unipolaire et multipolaire | |
|---|---|
| Mode de pose | Autre |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Plaque de fermeture requise | Non |
| Transparent | Non |
| Matériau du corps isolant | Autre |
| Courant assigné in | 0,5 A |
| Finition antidéflagrante 'ex e' | Non |
| Couleur | Gris |
| Tension assignée (ue) | 24 V |
| Nombre de pôles | 16 |
| Longueur | 61 mm |
| Température d'utilisation | 60 °C |
| Température d'utilisation | -5 °C |
| Nombre de positions de serrage par pôle | 2 |
| Largeur/dimension | 206 mm |
| Hauteur en cas de type de montage le plus bas possible | 70 mm |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Écart central entre les trous | 10 mm |
| Section de raccordement cable rigide | 0,324 mm² |
| Section de raccordement cable rigide | 0,324 mm² |
| Position de raccordement | Au-dessus |
| Sans halogène | Non |
