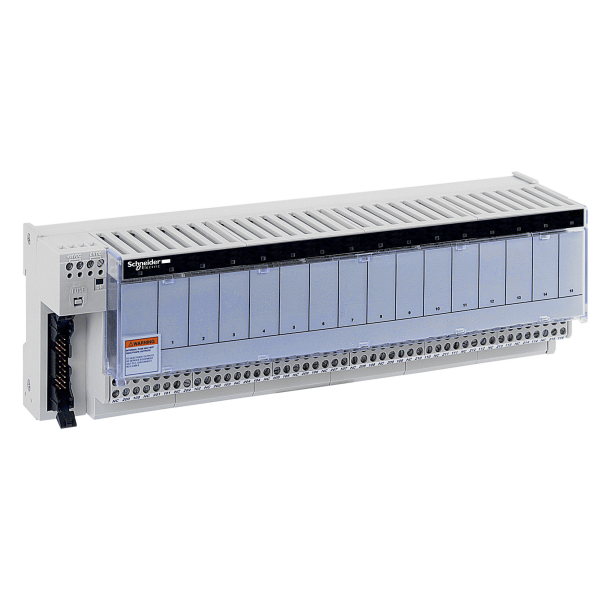

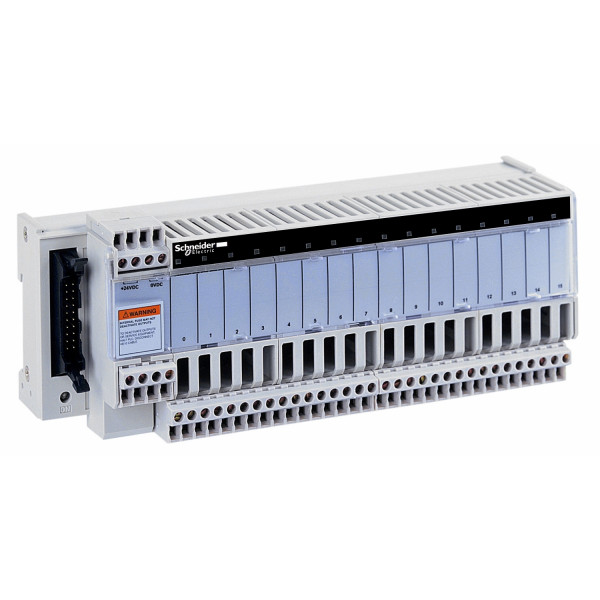

Schneider electric embase rel em s10 16s 1f com
SCHABE7R16S212 - Schneider Electric
450.64 € TTC
Marque : Schneider Electric
Référence : ABE7R16S212
EAN : 3389110545531
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ABE7R16S212
EAN : 3389110545531
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 901 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Caractéristiques principales :
Ancien produit : Telemecanique ABE7R16S212
- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase relais sortie électromécanique
- [us] tension d'alimentation : 24 V DC (extrémité de l'automate)
- Nombre de canaux : 16
- Nombre de bornes par voie : 2
- Type de bornier : Amovible
- Distribution des polarités : Commun par groupe de 8 voies sur les 2 pôles
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Largeur : 206 mm
- Courant par groupe de sorties : <= 10 A
- Courant par voie : 5 A (extrémité du préactionneur)
- Courant commuté minimum : 10 mA à >= 5 V
- Tension de retombée : 2.4 V à 20 °C (extrémité de l'automate)
- Fréquence de commutation : <= 0,5 Hz / <= 10 Hz
- Réglage du seuil en tension : 19,7 V à 40 °C
- Courant de retombée : 1 mA à 20 °C
- Puissance dissipée par voie en w : <= 0.36 W (extrémité de l'automate)
- Description des contacts : 1 "F"(extrémité du préactionneur)
- Tension de coupure maximale : 250 V AC 50/60 Hz conformément à IEC 60947-5-1 / 30 V DC conformément à IEC 60947-5-1
- Durée de vie électrique : 500000 cycle, courant maximum de commutation: 1500 mA à 230 V AC-12 (extrémité du préactionneur) / 500000 cycle, courant maximum de commutation: 1500 mA à 24 V DC-12 (extrémité du préactionneur) / 500000 cycle, courant maximum de commutation: 600 mA à 24 V DC-13 10 ms (extrémité du préactionneur) / 500000 cycle, courant maximum de commutation: 900 mA à 230 V AC-15 (extrémité du préactionneur)
- Fiabilité électrique : 0,00000001
- Temps de fonctionnement : <= 10 ms entre excitation bobine + fermeture ''F'' / <= 5 ms entre désexcitation bobine + ouverture ''F''
- Durée des rebonds de contact : <= 5 ms 1 "F"
- Taux de disponibilité en hz : 10 Hz sans charge / 0.5 Hz au courant nominal
- Durée de vie mécanique : 20000000 cycle
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
- [ui] tension assignée d'isolement : 2000 V
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.4 kg
Ancien produit : Telemecanique ABE7R16S212
Référence Schneider Electric ABE7R16S212 / SCHABE7R16S212
Caractéristiques techniques du produit :
| Barrette unipolaire et multipolaire | |
|---|---|
| Mode de pose | Autre |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Plaque de fermeture requise | Non |
| Écart central entre les trous | 10 mm |
| Transparent | Non |
| Matériau du corps isolant | Autre |
| Finition antidéflagrante 'ex e' | Non |
| Couleur | Gris |
| Tension assignée (ue) | 24 V |
| Nombre de pôles | 16 |
| Longueur | 61 mm |
| Température d'utilisation | 60 °C |
| Température d'utilisation | -5 °C |
| Nombre de positions de serrage par pôle | 2 |
| Largeur/dimension | 206 mm |
| Hauteur en cas de type de montage le plus bas possible | 70 mm |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Section de raccordement cable rigide | 0,324 mm² |
| Section de raccordement cable rigide | 0,324 mm² |
| Position de raccordement | Au-dessus |
| Courant assigné in | 0,09 A |
| Sans halogène | Non |
