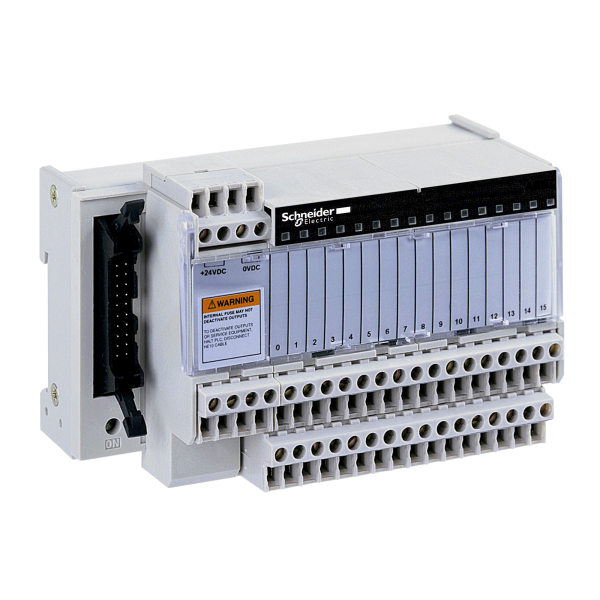

Schneider electric embase racc 16es 2b-2etg
153.49 € TTC
Marque : Schneider Electric
Référence : ABE7H16R20
EAN : 3389110544954
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ABE7H16R20
EAN : 3389110544954
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 306 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :

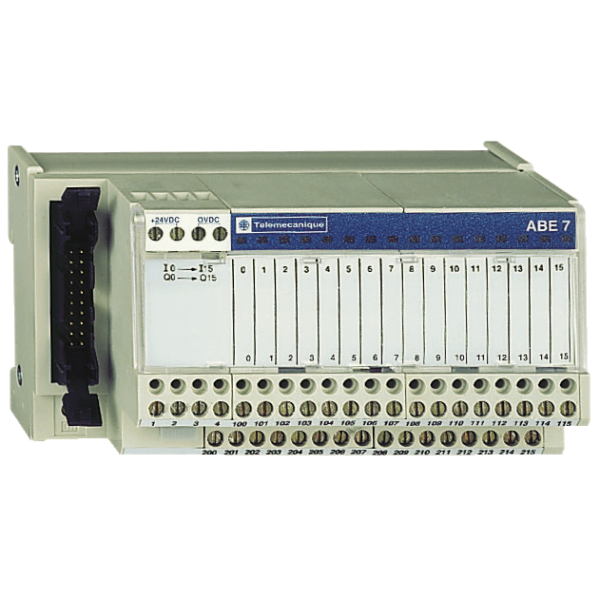

Ancien produit : Telemecanique ABE7H16R20
- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : EmbaseE/S tout ou rien passive
- Type d'embase : Embase E/S
- [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
- Nombre de canaux : 16
- Nombre de bornes par voie : 2
- Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm² AWG 24...14 rigide
- Type de circuit d'alimentation : DC
- Nombre de rangées horizontales : 2
- Led d'état : 1 LED, vert pour puissance ON
- Distribution des polarités : 0 V ou 24 V
- Protection contre les courts-circuits : 2 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
- Type de connecteur : HE-10 / SUB-D 15 / SUB-D 9
- Nombre de broches : 20 broches
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Courant d'alimentation : <= 1.8 A
- Courant par voie : <= 0.5 A
- Courant par groupe de sorties : <= 1.8 A
- Chute de tension sur le fusible d'alimentation : 0.3 V
- [ui] tension assignée d'isolement : 2000 V
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Largeur : 125 mm
- Masse du produit : 0.3 kg
Ancien produit : Telemecanique ABE7H16R20
Référence Schneider Electric ABE7H16R20 / SCHABE7H16R20
Caractéristiques techniques du produit :
Distributeur passif pour détecteurs / actionneurs | |
---|---|
Largeur | 125 mm |
Hauteur | 70 mm |
Couleur du boîtier/corps | Gris |
Tension assignée (ue) | 24 V |
Matériau du boîtier/corps | Plastique métallisé |
Température d'utilisation | 60 °C |
Avec séparation de potentiel | Non |
Tension de fonctionnement | 24 V |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Matériau du revêtement de contact | Autre |
Capacité de courant max. par signal e/s | 0,5 A |
Capacité de courant max. par socle de raccordement | 1,8 A |
Courant de somme max. | 1,8 A |
Indice de protection (ip) | Ip2x |
Avec affichage led | Non |
Degré de pollution | 2 |
Raccordement pour capteurs npn | Oui |
Nombre de canaux par poste d'enfichage | 16 |
Nombre d'emplacements de capteur/d'actionneur | 1 |
Finition des dérivations de conduit de capteur/actionneur | Autre |
Douilles filetées des emplacements de capteur/d'actionneur | Autre |
Longueur de câble configurable | Oui |
Nombre de pôles des emplacements de capteur/d'actionneur | 16 |
Adaptation aux chaînes d'entraînement de la version de câble fixe | Non |
Matériau du corps isolant | Autre |
Matériau du corps de base de contact | Autres alliages de cuivre |
Profondeur | 67 mm |
Presse-étoupe pour diamètre externe de câble | 2,5 mm |
Presse-étoupe pour diamètre externe de câble | 0,09 mm |
Diamètre du contact femelle | 2,5 mm |
Section de conducteur connectable | 2,5 mm² |
Section de conducteur connectable | 0,09 mm² |
