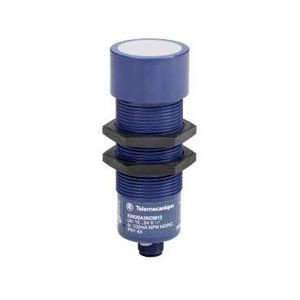

Détecteur à ultrason cylindrique m30 sn 1 m connecteur m12
SCHXX930A1A1M12 - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : XX930A1A1M12
EAN : 3389110704136
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XX930A1A1M12
EAN : 3389110704136
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XX930A1A1M12
- Gamme de produits : OsiSense XX
- Type de détecteur : Détecteur à ultrasons
- Nom de gamme : Universel
- Nom du détecteur : XX9
- Forme du capteur : Cylindrique M30
- Detection system : Diffusion
- Portée nominale : 1 m réglable with teach pushbutton
- Matière : Plastique
- Type de signal de sortie : Analogique
- Mode de raccordement : À 4 fils
- Sortie analogique : 0...10 V
- [us] tension d'alimentation : 15...24 V DC avec protection inversion de polarité
- Raccordement électrique : Connecteur mâle M12 4 broches
- [sd] domaine de détection : 0.051...0.991 m
- Angle du faisceau : 10 °
- Degré de protection ip : IP65 conformément à IEC 60529
- Matière du coffret : ULTEM
- Matière de la face avant : Silicone
- Filetage iso : M30 x 1,5
- Limites de la tension d'alimentation : 10...28 V DC
- [sa] portée de travail : 0.051...0.991 m (mode apprentissage)
- Zone aveugle : 0...51 mm
- Fréquence de transmission : 200 kHz
- Précision de répétition : 0.9 %
- Angle de déviation de l'objet à détecter par rapport à 90° : -8...8 °
- Taille minimale de l'objet à détecter : Diamètre du cylindre 1,6 mm distance de détection jusqu'à 635 mm
- Led d'état : 1 LED (couleur double) pour assistance de réglage / 1 LED (vert) pour alimentation activée / 1 LED (jaune) pour état sortie
- Consommation électrique : 60 mA
- Pouvoir de commutation maximum : >= 1 kOhm avec protection contre les surcharges et court-circuits
- Réglage : Choix pente avec bouton teach
- Retard à la disponibilité : 720 ms
- Retard réponse : 25 ms
- Retard récupération : 25 ms
- Marquage : CE
- Longueur du filetage : 45 mm
- Hauteur : 35 mm
- Largeur : 35 mm
- Profondeur : 85 mm
- Masse du produit : 0.095 kg
Ancien produit : Telemecanique XX930A1A1M12
Référence Schneider Electric XX930A1A1M12 / SCHXX930A1A1M12
Caractéristiques techniques du produit :
| Détecteur à ultrasons | |
|---|---|
| Type de tension | Dc |
| Matériau du boîtier/corps | Plastique |
| Finition de la solution analogique | 0 v ... 10 v |
| Finition du raccordement électrique | Connecteur m12 |
| Finition de la sortie de commutation | Autre |
| Finition de la fonction de commutation | Autre |
| Zone aveugle | 51 mm |
| Procédé de réglage | Teach-in |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Cylindre, filetage |
| Standard pour interfaces | Autre |
| Courant à vide | 60 mA |
| Précision de répétition relative | 0,9 % |
| Synchronisation possible | Non |
| Tension d’alimentation | 15 V |
| Tension d’alimentation | 15 V |
| Matériau de la surface active du capteur | Plastique |
| Matériau de la gaine de câble | Autre |
| Largeur du capteur | 35 mm |
| Diamètre du capteur | 30 mm |
| Hauteur du capteur | 35 mm |
| Longueur du capteur | 85 mm |
| Distance ajustable | 51 mm |
| Distance ajustable | 991 mm |
| Plage de mesure de la longueur | 51 mm |
| Plage de mesure de la longueur | 991 mm |
| Courant de sortie max. | 0 A |
| Température ambiante | 0 °C |
| Température ambiante | 50 °C |
| Fréquence de commutation | 0 Hz |
| Écart de linéarité relatif | 0 % |
| Numéro awg | 0 |
