Détecteur inductif xs6 cylindrique m30 sn 15 mm câble 5m
SCHXS630B1NAL5 - Schneider Electric
Ce produit est abandonné, nous vous proposons un article équivalent :
SCHXSMJ15713L05

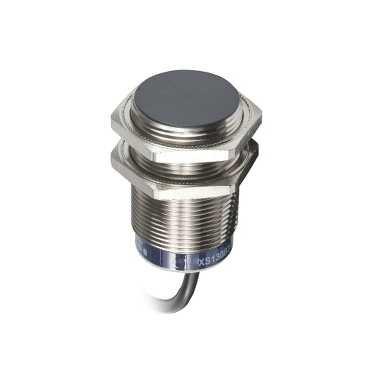

Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : XS630B1NAL5
EAN : 3389110133486
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XS630B1NAL5
EAN : 3389110133486
Minimum de commande : 1
> Fiche E-Catalogue
|
Non disponible Produit abandonné |
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XS630B1NAL5
- Gamme de produits : OsiSense XS
- Nom de gamme : Universel
- Type de détecteur : Détecteur de proximité inductif
- Application spécifique du produit : -
- Nom du détecteur : XS6
- Forme du capteur : Cylindrique M30
- Dimension : 62 mm
- Type de carter : Fixe
- Capacité de montage du détecteur : Encastrable
- Matière : Métal
- Type de signal de sortie : Numérique
- Mode de raccordement : À 3 fils
- Portée nominale : 15 mm
- Sortie tor : 1 "F"
- Type de circuit de sortie : DC
- Type de sortie tor : NPN
- Raccordement électrique : Câble
- Longueur du câble : 5 m
- [us] tension d'alimentation : 12...48 V DC avec protection inversion de polarité
- Pouvoir de commutation en ma : <= 200 mA DC avec protection contre les surcharges et court-circuits
- Degré de protection ip : Double isolation IP68 conformément à IEC 60529 / IP69 K conformément à DIN 40050
- Filetage iso : M30 x 1,5
- Face de détection : Frontal
- Matière de la face avant : PPS
- Matière du coffret : Laiton plaqué nickel
- Domaine de fonctionnement : 0...12 mm
- Parcours différentiel : 1...15% du sr
- Composition du câble : 3 x 0,34 mm²
- Matière de l'isolant du fil : PvR
- Led d'état : 1 LED (jaune) pour état sortie
- Limites de la tension d'alimentation : 10...58 V DC
- Fréquence de commutation : <= 500 Hz
- Tension de déchet : <= 2 V, fermé état
- Consommation électrique : <= 10 mA (sans charge)
- Retard à la disponibilité : <= 10 ms
- Retard réponse : <= 0.6 ms
- Retard récupération : <= 1.4 ms
- Marquage : CE
- Longueur du filetage : 52 mm
- Longueur : 62 mm
- Masse du produit : 0.33 kg
Ancien produit : Telemecanique XS630B1NAL5
Référence Schneider Electric XS630B1NAL5 / SCHXS630B1NAL5
Caractéristiques techniques du produit :
| Détecteur de proximité inductif | |
|---|---|
| Type de tension | Ac/dc |
| Possibilité de mise en cascade | Non |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Nickelé |
| Fréquence de commutation | 500 Hz |
| Distance de commutation | 15 mm |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 1 |
| Nombre de sorties de semiconducteur protégées | 1 |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Câble radial |
| Finition de la sortie de commutation | Npn/npn |
| Finition de la fonction de commutation | Contact à fermeture |
| Tension d'alimentation de courant nominal us cc | 48 V |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Cylindre, filetage |
| Courant de sortie max. au niveau de la sortie protégée | 200 mA |
| Conditions de montage mécaniques du capteur | Plan |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Tension d’alimentation | 48 V |
| Tension d’alimentation | 12 V |
| Catégorie selon en 954-1 | 1 |
| Type d'actionnement | Cible métallique |
| Type d'interface | Sans |
| Résistant à l'épreuve de la pression | Non |
| Diamètre du capteur | 30 mm |
| Longueur du capteur | 60 mm |
| Niveau de performance selon en iso 13849-1 | Sans |
| Immunité au brouillage contre les champs magnétiques | Résistant aux champs magnétiques continus |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties retardées avec fonction de signalisation | 0 |
| Nombre de sorties retardées protégées | 0 |
