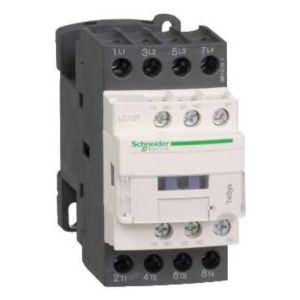

Contacteur tesys lc1d 4p ac1 440v 32 a bobine 72 v cc

SCHLC1DT326SD - Schneider Electric

• Gamme : Tesys
• Nom du produit : Tesys d
• Fonction produit : Contacteur
• Nom abrégé de l'appareil : Lc1d
• Application du contacteur : Charge résistive
• Catégorie d'emploi : Ac-1
• Description des pôles : 4p
• Composition des pôles : 4f
• [ue] tension assignée d'emploi : <= 690 v ac 25...400 hz pour circuit de puissance,<= 300 v dc pour circuit de puissance
• [ie] courant assigné d'emploi : 32 a (<= 60 °c) à <= 440 v ac ac-1 pour circuit de puissance
• Control circuit type : C.c. standard
• Tension circuit de commande : 72 v c.c.
• Composition contact auxiliaire : 1f+1o
• [uimp] tension assignéede tenue aux chocs : 6 kv conformément à iec 60947
• Catégorie de surtension : Iii
• [ith] courant thermique conventionnel : 32 aà <= 60 °c pour circuit de puissance,10 aà <= 60 °c pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 300 aà 440 v pour circuit de puissance conformément à iec 60947,140 a ac pour circuit de signalisation conformément à iec 60947-5-1,250 a dc pour circuit de signalisation conformément à iec 60947-5-1
• Pouvoir assigné de coupure : 300 aà 440 v pour circuit de puissance conformément à iec 60947
• [icw] courant assigné de courte durée admissible : 145 a <= 40 °c 10 s circuit de puissance
• 240 a <= 40 °c 1 s circuit de puissance :
• 40 a <= 40 °c 10 min circuit de puissance :
• 84 a <= 40 °c 1 min circuit de puissance :
• 100 a 1 s circuit de signalisation :
• 120 a 500 ms circuit de signalisation :
• 140 a 100 ms circuit de signalisation :
• Calibre du fusible à associer : 35 a ggà <= 690 v coordination type 2 pour circuit de puissance,50 a ggà <= 690 v coordination type 1 pour circuit de puissance,10 a gg pour circuit de signalisation conformément à iec 60947-5-1
• Impédance moyenne : 2.5 mohmà 50 hz - ith 32 a pour circuit de puissance
• [ui] tension assignée d'isolement : 600 v pour circuit de puissance certifications csa
• 600 v pour circuit de puissance certifications ul :
• 690 v pour circuit de puissance conformément à iec 60947-4-1 :
• 690 v pour circuit de signalisation conformément à iec 60947-1 :
• 600 v pour circuit de signalisation certifications csa :
• 600 v pour circuit de signalisation certifications ul :
• Durée de vie électrique : 1 mcycles 32 a ac-1 à ue <= 440 v
• Puissance dissipée par pôle : 2.5 w ac-1
• Couvercle de protection : Avec
• Support de montage : Platine,rail
• Normes : En 60947-4-1,en 60947-5-1,iec 60947-4-1,iec 60947-5-1,ul 508,csa c22.2 no 14
• Certifications du produit : Bv,ccc,csa,dnv,gl,gost,rina,ul,lros
• Mode de raccordement : Télécommande
• Couple de serrage : Télécommande
• Télécommande : 1.7 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
• Circuit de puissance : 1.8 n.m - sur bornes à anneau - avec tournevis empreinte philips n°2 screw
• Circuit de puissance : 1.8 n.m - sur bornes à anneau - avec tournevis plat Ø 6 mm screw
• Temps de fonctionnement : 53.55...72.45 ms fermeture,16...24 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à en/iso 13849-1,b10d = 20000000 cycle contacteur avec charge mécanique conformément à en/iso 13849-1
• Durée de vie mécanique : 30 mcycles
• Vitesse de commande : 3600 cyc/hà <= 60 °c
