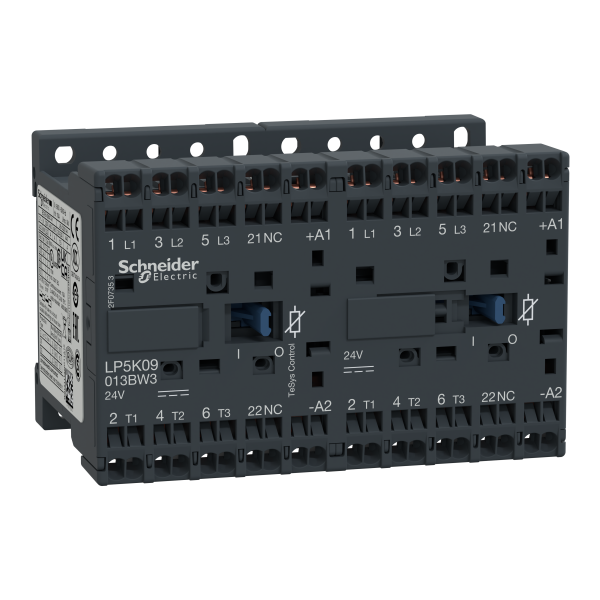

Schneider electric contacteur inverseur tesys lp5k 3p ac3 440v 9 a bobine 24 v cc
143.71 € TTC
Marque : Schneider Electric
Référence : LP5K09013BW3
EAN : 3389110243666
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LP5K09013BW3
EAN : 3389110243666
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 287 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LP5K09013BW3
- Gamme : TeSys
- Product name : TeSys K
- Type de produit ou de composant : Contacteur-inverseur
- Nom abrégé d'appareil : LP5K
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3 / AC-4
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz pour circuit de puissance / <= 690 V AC 50/60 Hz pour circuit de signalisation
- [ie] courant assigné d'emploi : 9 A à <= 440 V AC AC-3 pour circuit de puissance / 20 A (<= 50 °C) à <= 440 V AC AC-1 pour circuit de puissance / 16 A (<= 70 °C) à 690 V AC AC-1 pour circuit de puissance
- Puissance moteur kw : 4 kW à 380...415 V AC 50/60 Hz / 4 kW à 440 V AC 50/60 Hz / 4 kW à 480 V AC 50/60 Hz / 4 kW à 500...600 V AC 50/60 Hz / 4 kW à 660...690 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz
- Control circuit type : C.c. basse consommation
- Tension circuit de commande : 24 V DC
- Composition contact auxiliaire : 1 ''O''
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance / 10 A à <= 50 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 110 A AC pour circuit de puissance conformément à NF C 63-110 / 110 A AC pour circuit de puissance conformément à IEC 60947 / 110 A AC pour circuit de signalisation conformément à IEC 60947
- Pouvoir assigné de coupure : 110 A à 415 V conformément à IEC 60947 / 110 A à 440 V conformément à IEC 60947 / 80 A à 500 V conformément à IEC 60947 / 110 A à 220...230 V conformément à IEC 60947 / 110 A à 380...400 V conformément à IEC 60947 / 70 A à 660...690 V conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance / 85 A <= 50 °C 5 s circuit de puissance / 80 A <= 50 °C 10 s circuit de puissance / 60 A <= 50 °C 30 s circuit de puissance / 45 A <= 50 °C 1 min circuit de puissance / 40 A <= 50 °C 3 min circuit de puissance / 80 A 1 s circuit de signalisation / 90 A 500 ms circuit de signalisation / 110 A 100 ms circuit de signalisation / 20 A <= 50 °C >= 15 s circuit de puissance
- Calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance / 25 A aM pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947 / 10 A gG pour circuit de signalisation conformément à VDE 0660
- Impédance moyenne : 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 600 V pour circuit de puissance conformément à UL 508 / 690 V pour circuit de signalisation conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-5-1 / 600 V pour circuit de signalisation conformément à UL 508 / 600 V pour circuit de puissance conformément à CSA C22.2 No 14 / 600 V pour circuit de signalisation conformément à CSA C22.2 No 14
- Durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V / 1.3 Mcycles 9 A AC-3 à Ue <= 440 V
- Type de verrouillage : Mécanique
- Support de montage : Platine / Rail
- Normes : BS 5424 / IEC 60947 / NF C 63-110 / VDE 0660
- Certifications du produit : CSA / UL
- Mode de raccordement : Bornes à ressort 1 câble(s) 0.75...1.5 mm² - rigidité du câble: rigide / Bornes à ressort 1 câble(s) 0.75...1.5 mm² - rigidité du câble: souple - sans extrémité de câble
- Temps de fonctionnement : 10...20 ms désexcitation bobine + ouverture ''F'' / 30...40 ms excitation bobine + fermeture ''F''
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 5 Mcycles
- Vitesse de commande : 3600 cyc/h
- Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- Plage de tension du circuit de commande : 0,7 à 1,30 Uc à <= 50 °C opérationnel / 0.1...0.7 Uc à <= 50 °C perte de niveau
- Consommation moyenne à l'appel en w : 1.8 W à 20 °C
- Consommation moyenne au maintien en w : 1.8 W à 20 °C
- Dissipation thermique : 1.8 W
- Type de contacts auxiliaires : Type instantané 1 ''O''
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Distance de non-recouvrement : 0.5 mm
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LP5K09013BW3
Référence Schneider Electric LP5K09013BW3 / SCHLP5K09013BW3
Caractéristiques techniques du produit :
Contacteurs Assemblés | |
---|---|
Fonction | Contacteur-inverseur |
Puissance de fonctionnement nominale, ac-3, 400 v | 4,0 kW |
Courant de fonctionnement nominal ca-3, 400 v | 9,0 A |
Tension d'alimentation de courant nominal us cc | 24,0 V |
Tension d'alimentation de courant nominal us cc | 24 V |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement par borne à ressort |
Type de tension d'actionnement | Dc |
Degré de protection (nema) | Autre |
Puissance de fonctionnement nominale nema | 3,73 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Montage possible sur barres profilées | Non |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement par borne à ressort |
