Contacteur inverseur tesys lc2d 4p ac1 440v 20 a bobine 230 v ca

SCHLC2DT20P7 - Schneider Electric

Les clients qui ont acheté ce produit ont aussi acheté

Répartiteur modulaire monobloc LEG004881	Bloc de Jonction Sectionnable (1) LEG037181 5.77€
Fusible Gg 8,5x31,5 Mm 400v 2a GEWGW72111 1.01€	Schneider Electric Bloc de con SCHLADR2 49.90€

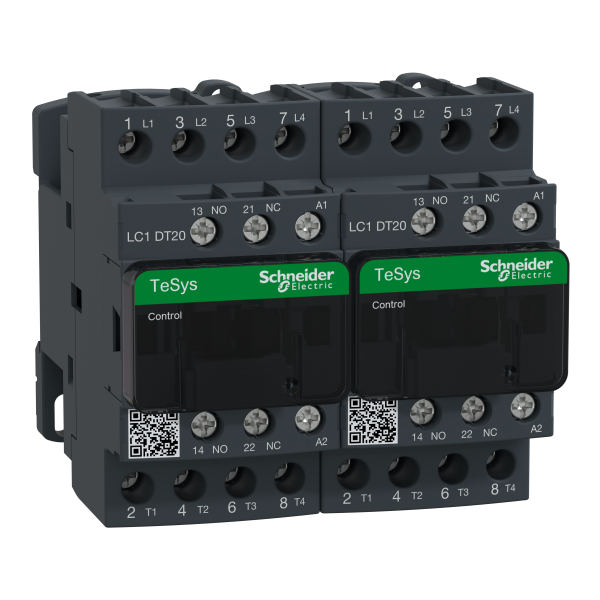

Contacteur Inverseur Tesys Lc2D Schneider Electric

Ce contacteur inverseur TeSys LC2D, de la marque Schneider Electric, est un dispositif de commande à distance servant à l’interruption ou au rétablissement de l’alimentation d’un circuit électrique. Il est généralement utilisé pour contrôler la circulation du courant dans une charge électrique sur un réseau de catégorie AC-1. Ce dispositif permet également d’inverser le circuit d’alimentation de l’appareil grâce à ses 2 contacts auxiliaires (1 ouvert et 1 fermé). Ce contacteur-inverseur est équipé d’une bobine de 230 Vca apte à manipuler un circuit de 20 A. Il possède un pouvoir de coupure de 250 A sur une tension de 440 V. Son installation se fait directement dans le coffret sur un rail symétrique ou sur une platine.

Les + du produit :

• Doté d’un verrouillage mécanique
• Raccordement par borniers à vis-étriers

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys D
• Type de produit ou de composant : Contacteur inverseur
• Nom abrégé d'appareil : LC2D
• Application du contacteur : Charge résistive
• Catégorie d'emploi : AC-1
• Présentation du produit : Préassemblé avec jeu de barres d'inversion
• Description des pôles : 4P
• Composition des pôles : 4F
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
• [ie] courant assigné d'emploi :
• Control circuit type :
• Tension circuit de commande : 230 V AC 50/60 Hz
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 20 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
• Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 105 A <= 40 °C 10 s circuit de puissance / 210 A <= 40 °C 1 s circuit de puissance / 30 A <= 40 °C 10 min circuit de puissance / 61 A <= 40 °C 1 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
• Calibre du fusible à associer : 20 A gG à <= 690 V coordination type 2 pour circuit de puissance / 25 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
• Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 20 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
• Puissance dissipée par pôle : 1.56 W AC-1
• Couvercle de protection : Avec
• Type de verrouillage : Mécanique
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
• Temps de fonctionnement : 4...19 ms ouverture / 12...22 ms fermeture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 15 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

Caractéristiques complémentaires :

• Technologie bobine : Sans module d'antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
• Consommation moyenne à l'appel en va : 70 VA à 20 °C (cos ' 0.75) 60 Hz / 70 VA à 20 °C (cos ' 0.75) 50 Hz
• Consommation moyenne au maintien en va : 7.5 VA à 20 °C (cos ' 0.3) 60 Hz / 7 VA à 20 °C (cos ' 0.3) 50 Hz
• Dissipation thermique : 2...3 W à 50/60 Hz
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Fréquence circuit signalisation : 25...400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M' pour circuit de signalisation

Référence : SCHLC2DT20P7 (Schneider-Electric)

Ancien produit : Telemecanique LC2DT20P7
