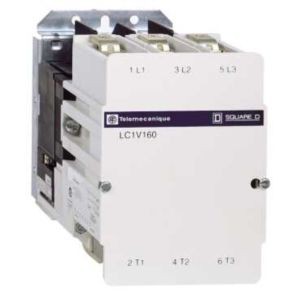

Schneider electric contacteur cont.s v 160a 220 240v 50 60hz
SCHLC1V160P7 - Schneider Electric
Photo(s) non contractuelle(s)
3043.75 € TTC
Marque : Schneider Electric
Référence : LC1V160P7
EAN : 3389110984040
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC1V160P7
EAN : 3389110984040
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 6087 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LC1V160P7
- Gamme : TeSys
- Product name : TeSys V
- Type de produit ou de composant : Contacteur à vide
- Nom abrégé d'appareil : LC1V
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Type de circuit de commande : C.a.
- Type de bobine : Standard
- Description des pôles : 3P
- Composition des pôles : 3F
- Technologie bobine : Sans diode de suppression d'écrêtage bidirectionnelle incorporée
- [ie] courant assigné d'emploi : 160 A (<= 40 °C) AC AC-1 pour circuit de puissance / 160 A (<= 55 °C) AC AC-3 pour circuit de puissance
- Puissance moteur kw : 110 kW à 525 V AC 50/60 Hz / 150 kW à 690 V AC 50/60 Hz / 200 kW à 1000 V AC 50/60 Hz / 45 kW à 230 V AC 50/60 Hz / 75 kW à 400 V AC 50/60 Hz
- Puissance moteur hp : 100 hp à 380 V AC 50/60 Hz conformément à CSA / 125 hp à 480 V AC 50/60 Hz conformément à CSA / 150 hp à 600 V AC 50/60 Hz conformément à CSA / 200 hp à 800 V AC 50/60 Hz conformément à CSA / 250 hp à 1000 V AC 50/60 Hz conformément à CSA / 400 hp à 1500 V AC 50/60 Hz conformément à CSA / 50 hp à 200 V AC 50/60 Hz conformément à CSA / 60 hp à 240 V AC 50/60 Hz conformément à CSA
- Composition contact auxiliaire : 2F+1O
- Tension circuit de commande : 220...240 V c.a. 50/60 Hz
- Plage de tension du circuit de commande : 0,8 à 1,1 Uc 50/60 Hz
- [ui] tension assignée d'isolement : 1500 V pour circuit de puissance / 2000 V pour retour par la terre / 690 V pour télécommande
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Support de montage : Platine / Rail
- Mode de raccordement : Télécommande : connecteur 1 câble 2.5 mm² / Circuit de puissance : connecteur 1 câble 70 mm²
- Couple de serrage : Circuit de puissance : 14 N.m - sur connecteur - câble 70 mm² hexagonal
- [ue] tension assignée d'emploi : <= 1000 V AC 50/60 Hz pour circuit de puissance
- [ith] courant thermique conventionnel : 10 A pour télécommande / 160 A pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 1900 A à 1500 V AC pour circuit de puissance conformément à IEC 60947
- Pouvoir assigné de coupure : 1600 A à 1500 V pour circuit de puissance conformément à IEC 60947
- Calibre du fusible à associer : 10 A gG pour télécommande / 160 A aM à <= 1000 V pour circuit de puissance conformément à IEC 60947
- Consommation moyenne à l'appel en va : 300 VA
- Consommation moyenne au maintien en va : 30 VA
- Temps de fonctionnement : 18...22 ms avec fermeture / 95...115 ms avec ouverture
- Durée de vie mécanique : 5000000 cycle
- Vitesse de commande : 1200 cyc/h
- Hauteur : 168 mm
- Largeur : 123 mm
- Profondeur : 151 mm
- Masse du produit : 3.8 kg
Ancien produit : Telemecanique LC1V160P7
Référence Schneider Electric LC1V160P7 / SCHLC1V160P7
Caractéristiques techniques du produit :
| Contacteur de puissance pour courant alternatif | |
|---|---|
| Adapté à un montage sur rail | Non |
| Puissance de fonctionnement nominale, ac-3, 400 v | 75,0 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
| Nombre de contacts auxiliaires à fermeture | 2,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Courant de fonctionnement nominal ca-3, 400 v | 160,0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 160,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 220,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 220,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Type de raccordement du circuit principal | Bolt connection |
| Type de tension d'actionnement | Ac |
| Courant de fonctionnement nominal ca-4, 400 v | 130 A |
| Puissance de fonctionnement nominale ca-4, 400 v | 130 kW |
| Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
