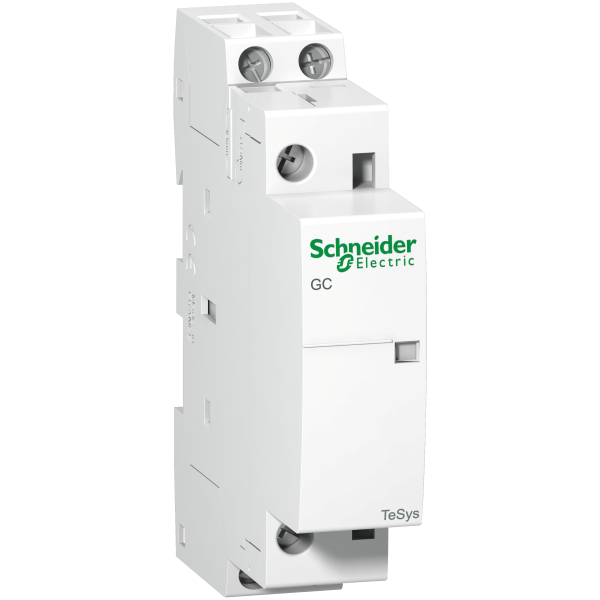

Schneider electric contacteur gc 2 f 25 a 220 à 240 v ca
704.28 TTC
Soit un prix unitaire de 58.69 € TTC
Soit un prix unitaire de 58.69 € TTC
Marque : Schneider Electric
Référence : GC2520M5
EAN : 3389110641455
Emballage : 12
> Voir plus de détails
> Fiche E-Catalogue
Référence : GC2520M5
EAN : 3389110641455
Emballage : 12
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 117 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique GC2520M5
- Gamme : TeSys
- Product name : TeSys GC
- Type de produit ou de composant : Modular contactor
- Nom abrégé d'appareil : GC25
- Application du contacteur : Chaleur / Commande du moteur / Lighting
- Catégorie d'emploi : AC-7A / AC-7B
- Description des pôles : 2P
- Composition des pôles : 2F
- [ue] tension assignée d'emploi : <= 250 V AC
- [ie] courant assigné d'emploi : 25 A AC-7A / 8.5 A AC-7B
- Position de montage : 30°/verticale
- Control circuit type : C.a. 50 Hz
- Tension circuit de commande : 220...240 V AC 50 Hz
- Type de commande : Contrôle à distance
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 6 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 0.8 N.m - sur borniers à vis-étrier / Circuit de puissance : 0.8 N.m - sur borniers à vis-étrier
- [uimp] tension assignéede tenue aux chocs : 4 kV
- [ith] courant thermique conventionnel : 25 A à <= 50 °C pour circuit de puissance
- Pouvoir nominal d'enclenchement irms : 68 A à 400 V AC pour circuit de puissance conformément à IEC 61095
- Pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance conformément à IEC 61095
- [icw] courant assigné de courte durée admissible : 200 A <= 40 °C 10 s circuit de puissance / 62 A <= 40 °C 30 s circuit de puissance
- Calibre du fusible à associer : 25 A GL à <= 440 V pour circuit de puissance
- Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
- [ui] tension assignée d'isolement : 500 V conformément à VDE 0110 / 500 V conformément à IEC 61095
- Durée de vie électrique : AC-7A : 100000 cycle / AC-7B : 100000 cycle
- Puissance dissipée par pôle :
- Normes : IEC 60947-5 / IEC 61095
- Temps de fonctionnement : 10...25 ms ouverture / 10...30 ms fermeture
- Durée de vie mécanique : 1000000 cycle
- Vitesse de commande : 300 cyc/h à <= 50 °C
- Plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau 50 Hz / 0,85...1,1 Uc à <= 50 °C opérationnel 50 Hz
- Consommation moyenne à l'appel en va : 15 VA à 20 °C 50 Hz
- Consommation moyenne au maintien en va : 3.8 VA à 20 °C 50 Hz
- Dissipation thermique : 1.3 W à 50/60 Hz
Ancien produit : Telemecanique GC2520M5
Référence Schneider Electric GC2520M5 / SCHGC2520M5
Caractéristiques techniques du produit :
Contacteur | |
---|---|
Profondeur d'encastrement | 62,5 mm |
Nombre d'unités de partition | 2 |
Catégorie d'utilisation | 7 |
Charge max. de lampe à incandescence | 2800 W |
Charge max. de lampe fluorescente | 1000 VA |
Charge max. de lampe fluorescente (circuit duo) | 1200 VA |
Charge max. de lampe fluorescente (compensée en parallèle) | 800 VA |
Curseur pour commutation manuelle | Non |
Type de tension d'actionnement | Ac |
Type de tension de fonctionnement | Ac |
Indice de protection (ip) | Ip20 |
Courant de fonctionnement nominal | 25 A |
Produits auxiliaires associables | Oui |
Nombre de contacts en tant que contacts à fermeture | 2 |
Tension d'actionnement assignée | 220 V |
Tension d'actionnement assignée | 220 V |
Tension de fonctionnement normale | 0 V |
Nombre de contacts en tant que contacts à ouverture | 0 |
Largeur en nombre de modules | 18 |
Avec fonction jour/nuit | Oui |
