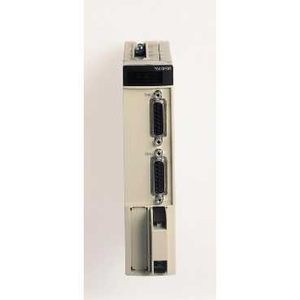

Mod.compt. 2 voies 40khz

SCHTSXCTY2A - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Modules de comptage
• Modularité e/s : 2 canaux
• Type de circuit : Sortie auxiliaire conformément à EN/IEC 61131

• Fréquence de comptage : 40 kHz
• Puissance dissipée en w : 4.5...6 W
• Temps de cycle : 5 ms
• Logiqued'entrée numérique : Dissipateur de courant entrée auxiliaire (préréglage, validation et lecture) conformément à IEC 1131 Type 2 / Résistif détecteurs de proximité 2/3fils, entrée PNP/NPN conformément à IEC 1131 Type 2 / Résistif entrée codeur
• Logique d'entrée : Positif
• Compatibilité de l'entrée : Détecteurs de proximité 2/3fils PNP/NPN / Codeur incrémental 10 à 30 V Totem pole / Codeur incrémental 5 V DC RS422
• Tension d'entrée : 24 V 18 mA détecteurs de proximité 2/3fils PNP/NPN / 24 V 7 mA entrée auxiliaire (préréglage, validation et lecture) / 5 V 18 mA entrée codeur
• Limites de la tension d'entrée : <= 5,5 V entrée codeur / 19...30 V détecteurs de proximité 2/3fils PNP/NPN / 19...30 V entrée auxiliaire (préréglage, validation et lecture)
• Tension état 1 garanti : >= 11 V détecteurs de proximité 2/3fils PNP/NPN / >= 11 V entrée auxiliaire (préréglage, validation et lecture) / >= 2.4 V entrée codeur
• Courant état 1 garanti : > 3.7 mA entrée codeur / > 6 mA détecteurs de proximité 2/3fils PNP/NPN / > 6 mA entrée auxiliaire (préréglage, validation et lecture)
• Tension état 0 garanti : <= 1.2 V entrée codeur / <= 5 V détecteurs de proximité 2/3fils PNP/NPN / <= 5 V entrée auxiliaire (préréglage, validation et lecture)
• Courant état 0 garanti : < 1 mA entrée codeur / < 2 mA détecteurs de proximité 2/3fils PNP/NPN / < 2 mA entrée auxiliaire (préréglage, validation et lecture)
• Temps de réponse : < 2,5 ms tension détecteur à une perte de 24 V entrée auxiliaire (préréglage, validation et lecture)
• Impédance d'entrée : > 270 Ohm à U = 2.4 V entrée codeur / 1400 Ohm avec Un détecteurs de proximité 2/3fils PNP/NPN / 3400 Ohm avec Un entrée auxiliaire (préréglage, validation et lecture) / 400 Ohm avec Un entrée codeur
• Tension de sortie : 24 V c.c.
• Courant de sortie nominal : 0.5 A
• Limites de la tension de sortie : 19...30 V
• Tension de déchet : < 0.5 V à phase 1
• Compatibilité de sortie : Positive logic DC inputs (resistance <= 15 kOhm) sortie auxiliaire
• Courant de fuite : < 0.1 mA
• Temps de commutation :
• Fréquence de commutation : < 0,6/LI² Hz à charge inductive
• Protection contre les surcharges en sortie : Limiteur de courant / Déclenchement thermique via programme ou automatiquement
• Protection court-circuit sortie : Limiteur de courant / Déclenchement thermique via programme ou automatiquement
• Protection surtension en sortie : Diode Zener
• Protection inversion de polarité : Diode inverse sur alimentation
• Vérifications : Alimentation électrique du capteur
• Consommation électrique : 280 mA 5 V DC / 30 mA 24 V DC
• Format du module : Standard
• Signalisation locale : 1 DEL vert module en marche (RUN) / 1 DEL RED défaut externe (I/O) / 1 DEL RED défaut interne, panne du module (ERR) / 2 DELs vert diagnostic axe disponible (CH.)
• Raccordement électrique : 1 connecteur HE-10 20 broches / 2 connecteurs SUB-D 15
• Masse du produit : 0.32 kg
