Codeur incremental 256 496 points 5 30v dc

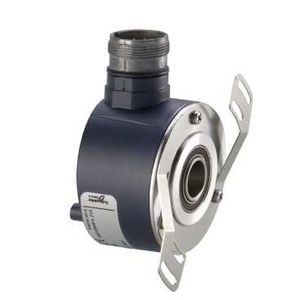

SCHXCC1514TSM02Y - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : XCC1514TSM02Y
EAN : 3389119014991
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XCC1514TSM02Y
EAN : 3389119014991
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique XCC1514TSM02Y
- Gamme de produits : OsiSense XCC
- Type de codeur : Codeur incrémental
- Nom du codeur : XCC
- Application spécifique du produit : -
- Diamètre : 58 mm
- Fonction complémentaire : Paramétrable
- Diamètre de l'axe : 14 mm
- Type d'axe : Axe traversant
- Résolution : 256...4096 points
- Étage de sortie : Type Y
- Type d'étage de sortie : Driver push-pull
- Raccordement électrique : 1 connecteur mâle M23 radial 12 broches
- [us] tension d'alimentation : 5...30 V DC
- Matière du coffret : Zamak
- Tolérance de l'axe : H7
- Ondulation résiduelle : 0...500 mV
- Vitesse de rotation maximale : 6000 Tr/mn
- Moment d'inertie de l'axe : 22 g.cm²
- Valeur du couple : 0.006 N.m
- Charge maximum : 2 daN axial / 5 daN radial
- Fréquence de sortie : 300 kHz
- Nombre de canaux : 3
- Consommation électrique : 0...75 mA (sans charge)
- Type de protection : Protection inversion de polarité / Short-circuit protection
- Courant maximum des sorties : 40 mA
- Niveau de sortie : Low level: 0.5 V maximum (20 mA) / High level: V supply - 2.5 V minimum (20 mA)
- Tenue aux ondes de choc : 1 kV, niveau 2 conformément à IEC 61000-4-5
- Matière de la base : Aluminium
- Matière de l'axe : Acier inoxydable
- Type de roulement à billes : 6803ZZ
- Masse du produit : 0.435 kg
Ancien produit : Telemecanique XCC1514TSM02Y
Référence Schneider Electric XCC1514TSM02Y / SCHXCC1514TSM02Y
Caractéristiques techniques du produit :
| Codeur | |
|---|---|
| Modèle | Incremental encoder |
| Programmable | Non |
| Matériau du boîtier/corps | Other |
| Sorties de signal de l'encodeur rotatif | A+b+0 |
| Finition du raccordement électrique | Radial plug |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Standard pour interfaces | Other |
| Indice de protection (ip) | Ip65 |
| Nombre de pas par révolution | 256,0 |
| Nombre de pas par révolution | 256 |
| Nombre de révolutions | 1,0 |
| Nombre de révolutions | 1 |
| Finition de l'arbre de l'encodeur rotatif | Hollow shaft |
| Diamètre de l'arbre | 14,0 mm |
| Diamètre de l'arbre | 14 mm |
| Finition du trajet de transmission | Other |
| Principe de mesure physique | Optic |
