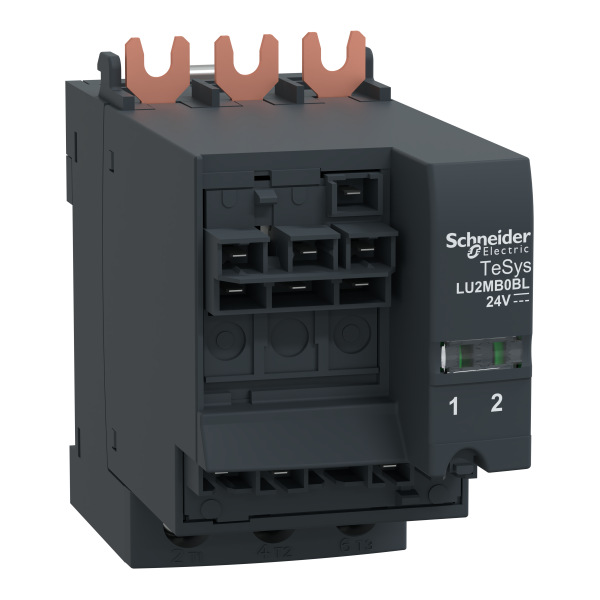

Bloc inverseur lu2m 32 a 24 v cc montage direct
SCHLU2MB0BL - Schneider Electric
141.41 € TTC
Marque : Schneider Electric
Référence : LU2MB0BL
EAN : 3389110363777
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LU2MB0BL
EAN : 3389110363777
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 282 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme : TeSys
Nom abrégé de l'appareil : LU2MB
Fonction produit : Bloc inverseur
Caractéristiques complémentaires :
Mode d'installation : Kit enfichable
[ue] tension assignée d'emploi : 230 V440 V500 V690 V
Fréquence réseau : 40...60 Hz
Durée de phase d’appel : 15 ms pour CC réseau25 ms pour CA réseau 50/60 Hz
Temps de fonctionnement : 150 ms avec changement de direction75 ms sans changement de direction
Tension circuit de commande : 24 V CC
Consommation électrique : 120 mAà 24 V c.c. I maximum lors de la fermeture120 mAà 24 V c.c. I eff étanche
[ui] tension assignée d'isolement : 600 V se conformer à UL 508690 V conformément à IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câble
Couple de serrage : Télécommande : 0.8…1.2 N.m - avec tournevis 5 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm empreinte Philips n°2Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
Poids : 0.4 kg
Gamme : TeSys
Nom abrégé de l'appareil : LU2MB
Fonction produit : Bloc inverseur
Caractéristiques complémentaires :
Mode d'installation : Kit enfichable
[ue] tension assignée d'emploi : 230 V440 V500 V690 V
Fréquence réseau : 40...60 Hz
Durée de phase d’appel : 15 ms pour CC réseau25 ms pour CA réseau 50/60 Hz
Temps de fonctionnement : 150 ms avec changement de direction75 ms sans changement de direction
Tension circuit de commande : 24 V CC
Consommation électrique : 120 mAà 24 V c.c. I maximum lors de la fermeture120 mAà 24 V c.c. I eff étanche
[ui] tension assignée d'isolement : 600 V se conformer à UL 508690 V conformément à IEC 60947-1600 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-6-2
Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.34...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble 0.75...1.5 mm² - diamètre externe: 3 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...10 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble 2.5...10 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1...6 mm² - diamètre externe: 4 mm - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble 1.5...6 mm² - diamètre externe: 4 mm - rigidité du câble: souple - sans extrémité de câble
Couple de serrage : Télécommande : 0.8…1.2 N.m - avec tournevis 5 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm platCircuit de puissance : 1.9…2.5 N.m - avec tournevis 6 mm empreinte Philips n°2Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm empreinte Philips n°2
Poids : 0.4 kg
Référence Schneider Electric LU2MB0BL / SCHLU2MB0BL
Caractéristiques techniques du produit :
| Contacteurs Assemblés | |
|---|---|
| Fonction | Contacteur-inverseur |
| Puissance de fonctionnement nominale, ac-3, 400 v | 18,5 kW |
| Courant de fonctionnement nominal ca-3, 400 v | 38,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Degré de protection (nema) | Autre |
| Puissance de fonctionnement nominale nema | 14,9 kW |
| Montage possible sur barres profilées | Oui |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
