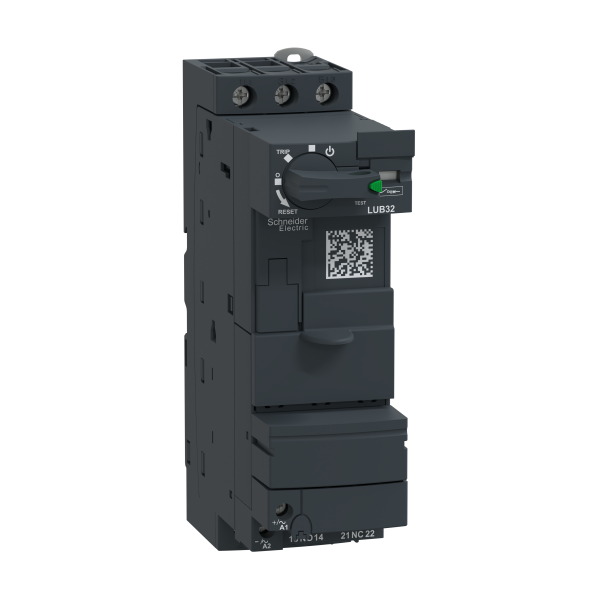

Base puissance 32 a contrôle bornes à vis étriers .connectique non débrochable
78.89 € TTC
Marque : Schneider Electric
Référence : LUB32
EAN : 3389110362787
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LUB32
EAN : 3389110362787
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 157 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LUB32
- Gamme : TeSys
- Product name : TeSys U
- Nom abrégé d'appareil : LUB
- Type de produit ou de composant : Alimentation de base non inversible
- Description des pôles : 3P
- Aptitude au sectionnement : Oui
- [ith] courant thermique conventionnel : 32 A
- Catégorie d'emploi : AC-41 / AC-43 / AC-44
- Tension circuit de commande : 110...220 V c.c. / 110...240 V c.a. 50/60 Hz / 24 V AC 50/60 Hz / 24 V DC / 48 V AC 50/60 Hz / 48...72 V c.c.
- Composition contact auxiliaire : 1F+1O
- Type de contacts auxiliaires : Type contacts branchés (1F+1O) conformément à IEC 60947-4-1 / Type contact miroir (1 ''O'') état de l'alimentation conformément à norme IEC 60947-1
- [ue] tension assignée d'emploi : 230 V / 440 V / 500 V / 690 V
- Fréquence réseau : 40...60 Hz
- [ie] courant assigné d'emploi : 21 A à 690 V / 23 A à 500 V / 32 A à <= 440 V
- [ics] pouvoir assigné de coupure de service en court-circuit : 10 kA 500 V / 4 kA 690 V / 50 kA 230 V / 50 kA 440 V
- Consommation électrique typique : 200 mA à 24 V c.c. I maximum lors de la fermeture avec LUCM / 220 mA à 24 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 220 mA à 24 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 25 mA à 110...220 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 25 mA à 110...240 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 280 mA à 110...220 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 110...240 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 48...72 V c.a. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 280 mA à 48...72 V c.c. I maximum lors de la fermeture avec LUCA, LUCB, LUCC, LUCD / 45 mA à 48...72 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 45 mA à 48...72 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 75 mA à 24 V c.c. I eff étanche avec LUCM / 80 mA à 24 V c.c. I eff étanche avec LUCA, LUCB, LUCC, LUCD / 90 mA à 24 V c.a. I eff étanche avec LUCA, LUCB, LUCC, LUCD
- Niveau de fiabilité de la sécurité : B10d 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 / B10d 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
- Temps de fonctionnement : 35 ms ouverture avec LUCA, LUCB, LUCC, LUCD, LUCM pour télécommande / 50 ms à >= 72 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 60 ms à 48 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande / 65 ms fermeture avec LUCM pour télécommande / 70 ms à 24 V fermeture avec LUCA, LUCB, LUCC, LUCD pour télécommande
- Durée de vie mécanique : 15000000 cycle
- Vitesse de commande : 60 cyc/mn
- [ui] tension assignée d'isolement : 600 V conformément à UL 508 / 690 V conformément à IEC 60947-1 3 / 600 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-6-2
- Déconnexion sûre du circuit : SELV 400 V entre les circuits de commande et auxiliaires conformément à IEC 60947-1 appendix N / SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal conformément à IEC 60947-1 appendix N
- Mode de raccordement : Power circuit : screw clamp terminals 2 cable 1.5...6 mm² - cable stiffness: flexible - without cable end / Télécommande : borniers à vis-étrier 1 câble 0.34...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 1 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Control circuit : screw clamp terminals 2 cable 0.34...1.5 mm² - cable stiffness: flexible - with cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: flexible - without cable end / Control circuit : screw clamp terminals 2 cable 0.75...1.5 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...10 mm² - cable stiffness: rigid - without cable end / Power circuit : screw clamp terminals 1 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 1 cable 2.5...10 mm² - cable stiffness: flexible - without cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: flexible - with cable end / Power circuit : screw clamp terminals 2 cable 1...6 mm² - cable stiffness: rigid - without cable end
- Couple de serrage : Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm plat / Télécommande : 0.8...1.2 N.m - avec tournevis 5 mm cruciforme Philips n° 1 / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm plat / Circuit de puissance : 1.9...2.5 N.m - avec tournevis 6 mm empreinte Philips n°2
- Largeur : 45 mm
- Hauteur : 145 mm
- Profondeur : 126 mm
- Masse du produit : 0.9 kg
Ancien produit : Telemecanique LUB32
Référence Schneider Electric LUB32 / SCHLUB32
Caractéristiques techniques du produit :
Combinaison départ moteur | |
---|---|
Largeur | 45,0 mm |
Hauteur | 154,0 mm |
Profondeur | 126,0 mm |
Avec transfo | Non |
Puissance de fonctionnement nominale, ac-3, 400 v | 15,0 kW |
Nombre de postes de commande | 3,0 |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Adapté à un arrêt d'urgence | Non |
Courant de fonctionnement nominal ie | 32,0 A |
Protocole pris en charge pour lon | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Réinitialisation externe possible | Non |
Montage possible sur barres profilées | Oui |
Indice de protection (ip) | Ip20 |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Avec déclencheur de court-circuit | Oui |
Avec fusible | Non |
Type de raccordement du circuit principal | Raccordement à vis |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Type de starter moteur | Démarreur direct |
Courant de fonctionnement nominal, ca-3, 400 v | 32,0 A |
Température ambiante, limite supérieure sans restriction | 70,0 °C |
Protection contre les surcharges compensée en température | Oui |
Intensité de court-circuit nominale conditionnelle, type 2, 400 v | 50000,0 A |
Intensité de court-circuit nominale conditionnelle, type 2, 230 v | 50000,0 A |
Classe de coordination selon iec 60947-4-3 | Classe 2 |
Nombre de voyants lumineux | 0,0 |
Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us cc | 220,0 V |
Tension d'alimentation de courant nominal us cc | 220 V |
Type de tension d'actionnement | Ac/dc |
Puissance de fonctionnement nominale, ca-3, 230 v, triphasée | 7,5 kW |
Puissance nominale, 460 v, 60 hz, triphasée | 15,0 kW |
Puissance nominale, 575 v, 60 hz, triphasée | 15,0 kW |
Intensité de court-circuit nominale conditionnelle, type 1, 480 y/277 v | 10000,0 A |
Intensité de court-circuit nominale conditionnelle, type 1, 600 y/347 v | 4000,0 A |
