Schneider electric atv32 400v 7,5 kw variateur de vitesse

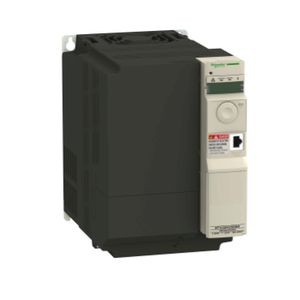

SCHATV32HU75N4 - Schneider Electric

• Gamme de produits : Altivar 32
• Type de produit ou de composant : Variable speed drive
• Application spécifique du produit : Machines complexes
• Variante de construction : Avec dissipateur thermique
• Nom de composant : ATV32
• Filtre cem : Filtre intégré CEM Classe C2
• Nombre de phases réseau : 3 phases
• [us] tension d'alimentation : 380...500 V (- 15...10 %)
• Puissance moteur kw : 7.5 kW à 380...500 V 3 phases
• Puissance moteur hp : 10 hp à 380...500 V 3 phases
• Courant de ligne : 18.7 A pour 500 V 3 phases 7.5 kW / 10 hp / 26.5 A pour 380 V 3 phases 7.5 kW / 10 hp
• Puissance apparente : 22.9 kVA à 500 V 3 phases 7.5 kW / 15 hp
• Lsc présumé de ligne : <= 22 kA, 3 phases
• Courant de sortie nominal : 17 A à 4 kHz 500 V 3 phases 7.5 kW / 10 hp
• Courant transitoire maximum : 25.5 A pour 60 s 3 phases 7.5 kW / 10 hp
• Fréquence de sortie du variateur de vitesse : 0.5...599 Hz
• Fréquence de commutation nominale : 4 kHz
• Fréquence de commutation : 2...16 kHz réglable
• Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points / Rapport tension/fréquence, 5 points / Contrôle vectoriel de flux sans capteur - loi économie d'énergie, NoLoad / Commande vecteur de flux sans capteur, standard / Rapport tension/fréquence - Économie d'énergie, U/f quadratique
• Type de polarisation : Aucune impédance pour Modbus

• Destination du produit : Asynchronous motors / Synchronous motors
• Limites de la tension d'alimentation : 323...550 V
• Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
• Limites de fréquence réseau : 47.5...63 Hz
• Gamme de vitesse : 1...100 pour moteur asynchrone en mode boucle ouverte
• Précision de vitesse : +/-10% du glissement nominal pour 0,2 Tn à Tn variation du couple
• Précision de couple : +/- 15 %
• Surcouple transitoire : 170...200 % du couple moteur nominal
• Couple de freinage : < 170 % avec résistance de freinage
• Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
• Boucle de régulation : Régulateur PID réglable
• Compensation de glissement du moteur : Automatic whatever the load / Not available in voltage/frequency ratio (2 or 5 points) / Réglable 0...300 %
• Signalisation locale : 1 DEL RED présence de tension du lecteur / 1 DEL bleu présence de bluetooth / 1 DEL vert présence de exécution CANopen / 1 DEL RED présence de erreur CANopen / 1 DEL RED présence de défaut de variateur
• Tension de sortie : <= power supply voltage
• Isolement : Électrique entre alimentation et contrôle
• Raccordement électrique : Contrôle bornier à vis 0,5...1,5 mm² / AWG18...AWG14 / Moteur/résistance de freinage bornes à vis amovibles 2,5...16 mm² / AWG12...AWG6 / Alimentation puissance bornier à vis 6...16 mm² / AWG8...AWG6
• Couple de serrage : Contrôle 0.5 N.m / 4,4 lb/ft / Moteur/résistance de freinage 1.2 N.m / 10,6 lb/ft / Alimentation puissance 1.2 N.m / 10,6 lb/ft
• Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm), 10,5 V DC +/- 5 %, <= 10 mA pour protection contre les surcharges et court-circuits
• Nombre entrées analogiques : 3
• Type d'entrée analogique : AI1 tension 0...10 V c.c., impédance 30000 Ohm, résolution 10 bits / AI2 tension différentielle bipolaire +/- 10 V c.c., impédance 30000 Ohm, résolution 10 bits / AI3 courant 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
• Durée d'échantillonnage : AI1, AI2, AI3 2 ms pour analogique entrée(s) / AO1 2 ms pour analogique entrée(s)
• Temps de réponse : LI1...LI6 8 ms, tolérance +/- 0,7 ms pour logique sortie(s) / R1A, R1B, R1C 2 ms pour relais sortie(s) / R2A, R2C 2 ms pour relais sortie(s)
• Précision : AI1, AI2, AI3 +/-0,2 % pour une température de -10...60 °C / AI1, AI2, AI3 +/-0,5% pour une température de 25 °C / AO1 +/- 1 % pour une température de 25 °C / AO1 +/- 2 % pour une température de -10...60 °C
• Erreur de linéarité : AI1, AI2, AI3 +/- 0,2...0,5 % de la valeur maximale / AO1 +/- 0,3 %
• Nombre sorties analogiques : 1
• Type de sortie analogique : AO1 courant configurable par logiciel 0...20 mA, impédance 800 Ohm, résolution 10 bits / AO1 tension configurable par logiciel 0...10 V, impédance 470 Ohm, résolution 10 bits
• Nombre sorties tor : 3
• Type de sortie tor : R1A, R1B, R1C Relais logique configurable "F''/''O'', durabilité électrique 100000 cycle / R2A, R2B Relais logique configurable non, durabilité électrique 100000 cycle / LO logique
• Courant commuté minimum : Relais logique configurable 5 mA à 24 V DC
• Courant commuté maximum : R1, R2 sur inductif charge, 2 A à 250 V AC, cos phi = 0,4, / R1, R2 sur inductif charge, 2 A à 30 V DC, cos phi = 0,4, / R1 sur résistif charge, 3 A à 250 V AC, cos phi = 1, / R1 sur résistif charge, 4 A à 30 V DC, cos phi = 1, / R2 sur résistif charge, 5 A à 250 V AC, cos phi = 1, / R2 sur résistif charge, 5 A à 30 V DC, cos phi = 1,
• Nombre entrées tor : 7
• Type d'entrée tor : LI1...LI4 programmable (sink/source) 24...30 V c.c., avec niveau 1 PLC / LI5 programmable en entrée d'impulsion à 20 kpps 24...30 V c.c., avec niveau 1 PLC / LI6 sonde PTC configurable par interrupteur 24...30 V c.c. / STO couple de sécurité désactivé 24...30 V c.c., impédance 1500 Ohm
• Logiqued'entrée numérique : LI1...LI6 logique négative (dissipateur), > 19 V (état 0), < 13 V (état 0) / LI1...LI6 logique positive (source), < 5 V (état 0), > 11 V (état 0)
• Rampes accélérat et décelérat : S / U / CUS / Injection de CC d'arrêt automatique de la rampe de décélération / Adaptation de la rampe de décélération / Linéaire / Commutation de rampe
• Freinage d'arrêt : Si injection CC
• Type de protection : Coupures de phase en entrée variateur / Surintensité en sortie entre phases et neutre variateur / Protection surchauffe variateur / Court-circuit entre les phases du moteur variateur / Thermal protection variateur
• Protocole du port communication : CANopen / Modbus
• Type de connecteur : 1 RJ45 pour Modbus/CANopen sur face avant
• Interface physique : 2-wire RS 485 pour Modbus
• Trame de transmission : RTU pour Modbus
• Nombre d'adresses : 1...247 pour Modbus / 1...127 pour CANopen
• Méthode d'accès : Esclave pour CANopen
• Marquage : CE
• Position de montage : Vertical +/- 10 degree
• Largeur : 150 mm
• Hauteur : 308 mm
• Profondeur : 232 mm
• Masse du produit : 7.5 kg
• Carte d'options : Communication card Guirlande CANopen / Communication card style ouvert CANopen / Communication card DeviceNet / Communication card ethernet IP / Communication card Profibus DP V1
