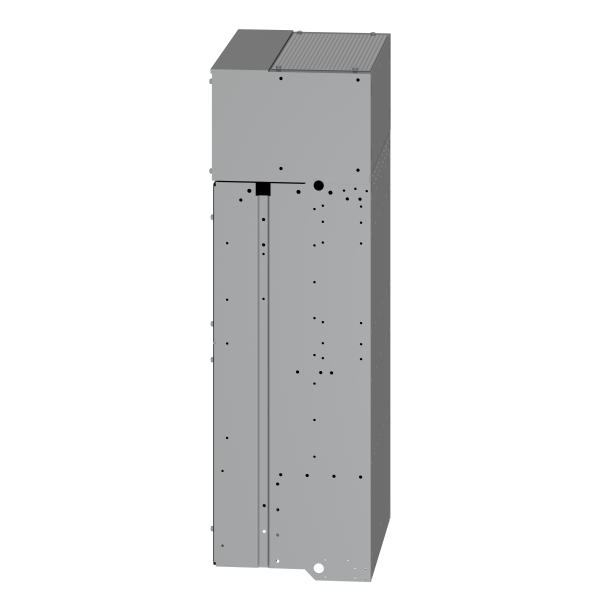

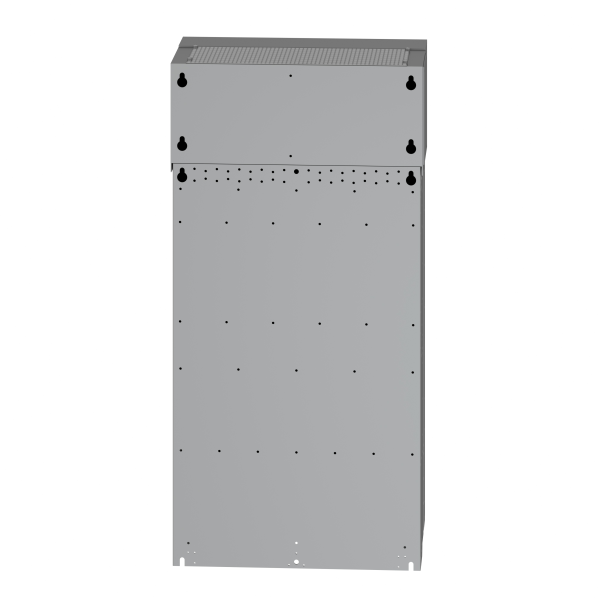

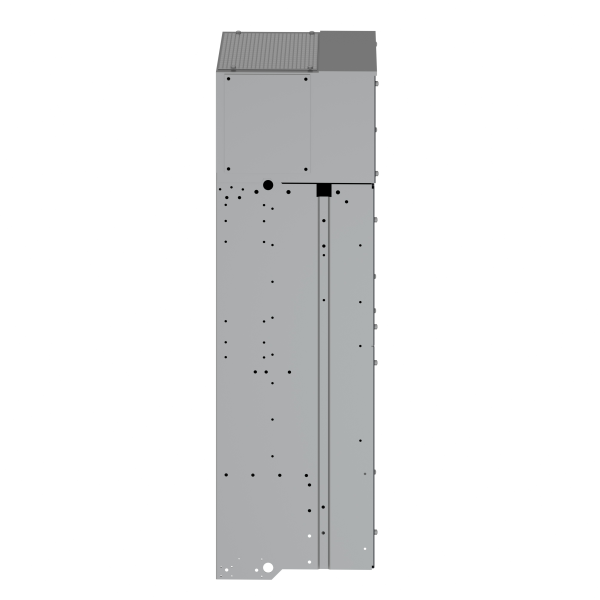

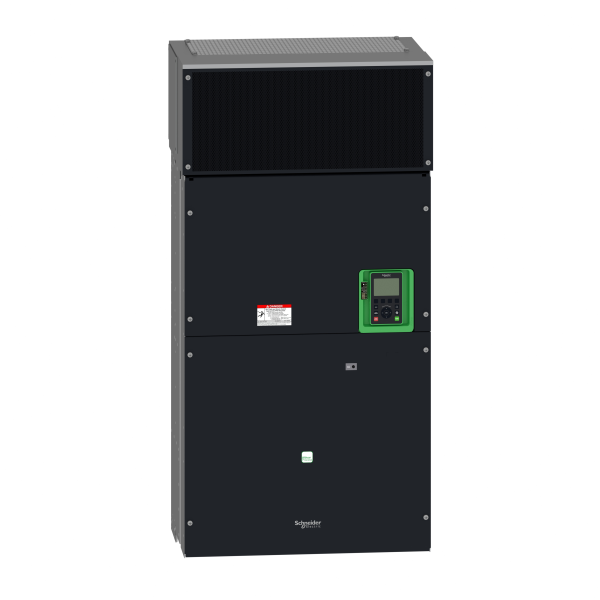

Altivar process - variateur - ip00 - 315kw - 400/480v

SCHATV630C31N4 - Schneider Electric

Caractéristiques principales :

Gamme de produits : Altivar Process ATV600
Fonction produit : Variateur de vitesse
Application spécifique du produit : Process et Utilités
Nom abrégé de l'appareil : ATV630
Variante : Version standard
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Montage au mur
Filtre cem : Intégré EN/IEC 61800-3 catégorie C3 50 m
Degré de protection ip : IP00 IEC 60529IP00 IEC 61800-5-1IP21 IEC 61800-5-1 avec kit VW3A9112IP21 IEC 60529 avec kit VW3A9112
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz - 5...5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 315 kW service normal250 kW service sévère
Puissance moteur hp : 500 hp service normal400 hp service sévère
Courant de ligne : 569 A 380 V service normal461 A 480 V service normal457 A 380 V service sévère375 A 480 V service sévère
Lcc présumé de ligne : 50 kA
Puissance apparente : 351 kVA 480 V service normal286 kVA 480 V service sévère
Courant de sortie permanent : 616 A 2.5 kHz service normal481 A 2.5 kHz service sévère
Courant transitoire maximum : 678 A 60 s service normal722 A 60 s service sévère
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie : 0.0001...0.5 kHz
Fréquence de découpage nominale : 2.5 kHz
Fréquence de commutation : 2...8 kHz réglable2,5…8 kHz avec réduction de courant
Fonction de sécurité : STO (safe torque off) SIL 3
Type d'entrée tor : 16 vitesses programmées
Protocole du port communication : EthernetModbus sérieModbus TCP
Carte d’options : Module de communication Profibus DP V1 position AModule de communication Profinet position AModule de communication DeviceNet position AModule de communication Modbus TCP/EtherNet/IP position AModule de communication chaînage CANopen RJ45 position AModule de communication CANopen SUB-D 9 position AModule de communication CANopen bornes à vis position AModule d'extension E/S digital et analogique position A/position BModule d'extension relais position A/position BModule de communication Ethernet IP/Modbus TCP/MD-Link position A

Caractéristiques complémentaires :

Tension de sortie :
Amplification de courant temporaire admissible : 1,1 x In 60 s service normal1,5 x In 60 s service sévère
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour motor à aimant permanent
Rampes d'accélération et décélération : À réglage linéaire séparé de 0,01 à 9000 sS, U ou personnalisé
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Surtension d'alimentation électrique variateurPerte de phase d'alimentation électrique variateurSous-tension d'alimentation électrique variateurSurintensité entre phases de sortie et terre variateurProtection thermique moteurProtection thermique variateurSafe torque off moteurPerte de phase du moteur moteurSafe torque off variateurSurchauffe variateurProtection contre les courts-circuits variateurPerte de phase du moteur variateurSurvitesse variateurCoupure sur le circuit de contrôle variateurSurtension sur le bus DC variateurSurtension en sortie variateur
Résolution en fréquence : Unité d'affichageEntrée analogique
Raccordement électrique : Bornes débrochables à vis 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm² ContrôleBornier à vis 4 x 185 mm² 3 x 350 kcmil line sideBornier à vis 4 x 185 mm² 3 x 350 kcmil moteur
Type de connecteur : RJ45 Ethernet/Modbus TCP sur le terminal graphique déportéRJ45 Modbus série sur le terminal graphique déporté
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 10/100 Mbit/s Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation Ethernet/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus TCP
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10.5 V CC +/- 5 % Alimentation externe pour entrées numériques 24 V CC 19…30 V Alimentation externe pour entrées numériques et STO 24 V CC 21…27 V

Signalisation locale : 3 LEDs diagnostique local3 LEDs double couleur statut de la communication embarquée4 LEDs double couleur statut du module de communication1 LED rouge présence de tension
Largeur : 598 mm
Hauteur : 1195 mm
Profondeur : 380 mm
Poids : 203 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension configurable par logiciel AI1, AI2, AI3 0...10 V CC 30 kOhm 12 bitsCourant configurable par logiciel AI1, AI2, AI3 0...20 mA 250 Ohm 12 bits
Nombre d'entrées logiques : 8
Type d'entrée tor : Programmable DI1…DI6 24 V DC 3,5 kOhmProgrammable comme entrée en train d'impulsions DI5, DI6 0…30 kHz 24 V DCCouple de sécurité désactivé STOA, STOB 24 V DC > 2,2 kOhm
Compatibilité de l'entrée numérique : Niveau 1 PLC EN/IEC 61131-2 DI1…DI6 entrée numériqueNiveau 1 PLC IEC 65A-68 DI5, DI6 entrée numériqueNiveau 1 PLC EN/IEC 61131-2 STOA, STOB entrée numérique
Logique d'entrée numérique : Logique positive (source) DI1…DI6 11 VLogique négative (sink) DI1…DI6 > 16 V Logique positive (source) DI5, DI6 2,5 VLogique positive (source) STOA, STOB 11 V
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AO1, AO2 0...10 V CC 470 Ohm 10 bitsCourant configurable par logiciel AO1, AO2 0...20 mA 10 bits
Durée d'échantillonnage : 2 ms +/- 0,5 ms DI1…DI4 entrée numérique5 ms +/- 1 ms DI5, DI6 entrée numérique5 ms +/- 0,1 ms AI1, AI2, AI3 entrée analogique10 ms +/- 1 ms AO1 sortie analogique
Précision : +/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique+/- 1 % AO1, AO2 pour une variation de température de 60 °C sortie analogique
Erreur de linéarité : +/- 0,15 % de la valeur maximale entrée analogique AI1, AI2, AI3+/-0,2 % sortie analogique AO1, AO2
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 relais de défaut NO/NF 100000 cycleRelais configurable R2 relais de séquence NO 100000 cycleRelais configurable R3 relais de séquence NO 100000 cycle
Durée d’actualisation : 5 ms +/- 0,5 ms R1, R2, R3 sortie relais
Courant commuté minimum : 5 mA 24 V CC R1, R2, R3 sortie relais
Courant commuté maximum : 3 A 250 V AC résistif 1 R1, R2, R3 sortie relais3 A 30 V CC résistif 1 R1, R2, R3 sortie relais2 A 250 V AC inductive 0.4 7 ms R1, R2, R3 sortie relais2 A 30 V CC inductive 0.4 7 ms R1, R2, R3 sortie relais
Isolation : Entre raccordements de puissance et de contrôle
Application spécifique : Utilité
Degré de protection ip : IP21
Fabrication sur mesure et par processus : Immeuble - CVC compresseur centrifugeImmeuble - CVC compresseur centrifugeTransformation des aliments et des boissons autre applicationExploitation minière des minerais et des métaux ventilateurExploitation minière des minerais et des métaux pompePétrole et gaz ventilateurEau et eaux usées autre applicationImmeuble - CVC screw compressorTransformation des aliments et des boissons pompeTransformation des aliments et des boissons ventilateurTransformation des aliments et des boissons atomizationPétrole et gaz electro submersible pump (ESP)Pétrole et gaz water injection pumpPétrole et gaz jet fuel pumpPétrole et gaz compressor for refineryEau et eaux usées centrifuge pumpEau et eaux usées positive displacement pumpEau et eaux usées electro submersible pump (ESP)Eau et eaux usées screw pumpEau et eaux usées lobe compressorEau et eaux usées screw compressorEau et eaux usées compresseur centrifugeEau et eaux usées ventilateurEau et eaux usées convoyeurEau et eaux usées mélangeur
Plage de puissance : 250...500 kW 380...440 V 3 phases250...500 kW 480...500 V 3 phases
Type de démarreur de moteur : Variateur de vitesse
