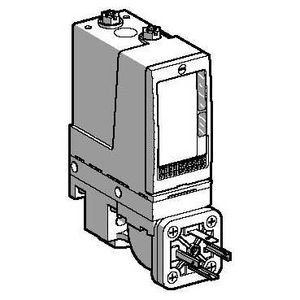

Photo(s) non contractuelle(s)
pressostat XMLB 10 bar écart réglable 2 seuils 1 OF
Ce produit est abandonné, nous vous proposons un article équivalent : SCHXMLB010C2C12
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de pression électromécanique
- Nom abrégé d'appareil : XMLB
- Taille de capteur de pression : 10 bar
- Fluide contrôlé : Fluide corrosif (0...160 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : 1 connecteur mâle DIN 43650 A 4 broches
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Régulation entre 2 seuils
- Type de circuit : Télécommande
- Type d'écart : Différentiel réglable
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : 0.7...10 bar
- Plage réglage d'un paramètre inférieur : 0.13...9.15 bar
- Écart maxi réalisable en haut de plage : 7.5 bar
- Pression accidentelle maximum permise : 22.5 bar
- Pression de rupture : 45 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : PTFE / 316L stainless steel
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Minimum différentiel possible à faible réglage : 0.57 bar (+/- 0,05 bar)
- Minimum différentiel possible à fort réglage : 0.85 bar (- 0,1 bar, + 0,15 bar)
- Surpression admissible par cycle : 12.5 bar
- Type de bornier : 4 bornes
- Vitesse de commande : <= 120 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 5000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 75 mm
- Largeur : 35 mm
- Masse du produit : 0.735 kg
Ancien produit : Telemecanique XMLB010C2C11
Caractéristiques techniques
| Avec affichage | Non |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | 10000 hPa |
| Réglage initial | 700 hPa |
| Réglage final | 130 hPa |
| Réglage final | 130 hPa |
| Antidéflagration | Non |
| Largeur | 35 mm |
| Hauteur | 113 mm |
| Profondeur | 75 mm |
| Pression de service max. | 12500 bar |
| Nombre de contacts auxiliaires à deux directions | 1 |
| Finition du raccordement électrique | Autre |
| Indice de protection (ip) | Ip65/ip67 |
| Pression de commutation | 9,15 bar |
| Pression de commutation | 0,13 bar |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Pression d'éclatement | 45 bar |
| Pression d'enclenchement | 0,7 bar |
| Pression d'enclenchement | 10 bar |
| Finition électronique | Non |
| Adapté en tant que régulateur à 2 points | Oui |
| Adapté en tant que limiteur | Oui |
| Adapté en tant que gardien | Oui |
| Pression d'essai max. | 22,5 bar |
| Avec manœuvre manuelle | Non |
| Degré de protection (nema) | Autre |
| Dimension du filetage | Autre |
| Nombre de contacts à fermeture en tant que contacts principaux | 0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Température du milieu | 0 °C |
| Différentiel de pression | 0,57 bar |
