Schneider electric démarreur-ralentisseur progressif altistart 790a 400v

SCHATS48C79Q - Schneider Electric

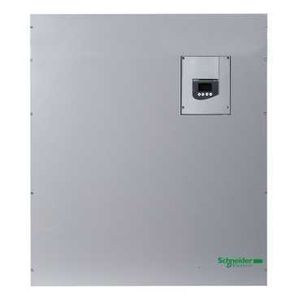

Schneider Electric Démarreur-Ralentisseur Progressif Altistart 790A 400V zoom

Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : ATS48C79Q
EAN : 3389110982534
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Stock indisponible Prix sur consultation



Descriptif

Caractéristiques principales :
  • Gamme de produits : Altistart 48
  • Type de produit ou de composant : Démarreur progressif
  • Destination du produit : Asynchronous motors
  • Application spécifique du produit : Appareil deventilation et de pompage / Applications sévères et standard
  • Nom de composant : ATS48
  • [us] tension d'alimentation : 230...415 V (- 15...10 %)
  • Puissance moteur kw : 630 kW à 400 V (raccordement aux bornes delta du moteur) pour applications standard / 220 kW à 230 V (raccordement dans la ligne d'alimentation du moteur) pour applications standard / 315 kW à 230 V (raccordement aux bornes delta du moteur) pour applications sévères / 355 kW à 230 V (raccordement aux bornes delta du moteur) pour applications standard / 355 kW à 400 V (raccordement dans la ligne d'alimentation du moteur) pour applications sévères / 400 kW à 400 V (raccordement dans la ligne d'alimentation du moteur) pour applications standard / 500 kW à 400 V (raccordement aux bornes delta du moteur) pour applications sévères
  • Puissance dissipée en w : 2073 W pour applications standard / 2537 W pour applications standard
  • Catégorie d'emploi : AC-53A
  • Type de démarrage : Démarrage avec contrôle de couple (courant limité à 5 In)
  • Calibre du démarreur icl : 1143 A (raccordement dans la ligne d'alimentation du moteur) pour applications standard / 1368 A (raccordement aux bornes delta du moteur) pour applications sévères / 660 A (raccordement aux bornes delta du moteur) pour applications standard / 790 A (raccordement dans la ligne d'alimentation du moteur) pour applications standard
  • Degré de protection ip : IP00
Caractéristiques complémentaires :
  • Variante de construction : Avec dissipateur thermique
  • Fonction disponible : Contournement externe (optionnel)
  • Limites de la tension d'alimentation : 195...456 V
  • Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
  • Limites de fréquence réseau : 47.5...63 Hz
  • Appareil de branchement : Dans la ligne d'alimentation dumoteur / Aux bornes en triangle du moteur
  • Courant de réglage de l'usine : 675 A
  • Tension circuit de commande : De 220 - 15 % à 415 + 10 %, 50/60 Hz
  • Consommation du circuit de contrôle : 80 W
  • Nombre sorties tor : 2
  • Type de sortie tor : (LO1) sortie numérique 0 V éléments communs configurables / (LO2) sortie numérique 0 V éléments communs configurables / (R1) sorties de relais relais de défaut non / (R2) sorties de relais fin du relais de démarrage non / (R3) sorties de relais à moteur non
  • Précision absolue de sortie : +/- 5 %
  • Courant commuté minimum : Sorties de relais 10 mA à 6 V DC
  • Courant commuté maximum : Sortie numérique 0.2 A à 30 V DC / Sorties de relais 1.8 A à 230 V AC inductif charge, cos phi = 0,5, L/R = 20 ms / Sorties de relais 1.8 A à 30 V DC inductif charge, cos phi = 0,5, L/R = 20 ms
  • Nombre entrées tor : 5
  • Type d'entrée tor : PTC, 750 Ohm à 25 °C / (Arrêter, Exécuter, LI3, LI4) logique, <= 8 mA 4300 Ohm
  • Tension entrées tor : 24 V (<= 30 V)
  • Logiqued'entrée numérique : (Arrêter, Exécuter, LI3, LI4) logique positive état 0 < 5 V et < 2 mA, state 1 > 11 V et > 5 mA
  • Appel de courant d'alimentation : Réglable 0,4...1.3 Icl
  • Type de sortie analogique : (AO) sortie courant 0-20 mA ou 4-20 mA <= 500 Ohm
  • Protocole du port communication : Modbus
  • Type de connecteur : 1 RJ45
  • Liaison informatique de communication : Série
  • Interface physique : RS485 multipoint
  • Vitesse de transmission : 4800, 9600 or 19200 bps
  • Produit installé : 31
  • Type de protection : Défaut de phase (ligne) / Thermal protection (moteur) / Thermal protection (démarreur)
  • Marquage : CE
  • Type de refroidissement : Convection forcée
  • Position de montage : Vertical +/- 10 degree
  • Hauteur : 890 mm
  • Largeur : 770 mm
  • Profondeur : 315 mm
  • Masse du produit : 115 kg
Référence : SCHATS48C79Q (Schneider-Electric)

Ancien produit : Telemecanique ATS48C79Q

Référence Schneider Electric ATS48C79Q / SCHATS48C79Q



Caractéristiques techniques du produit :


Démarreur progressif
Avec affichage Non
Tension de fonctionnement nominale ue 415,0 V
Tension d'alimentation de courant nominal us à ca 50 hz 415,0 V
Tension d'alimentation de courant nominal us à ca 60 hz 220,0 V
Indice de protection (ip) Ip20
Classe de déclenchement Autre
Courant de fonctionnement nominal ie 40 °c tu 790,0 A
Puissance nominale de moteur triphasé, commutation standard, à 230 v 220,0 kW
Puissance nominale de moteur triphasé, commutation standard, à 400 v 400,0 kW
Puissance nominale de moteur triphasé, commutation étoile-triangle, à 230 v 355,0 kW
Puissance nominale de moteur triphasé, commutation étoile-triangle, à 400 v 630,0 kW
Température ambiante nominale sans déclassement 40,0 °C
Protection intégrée contre les surcharges du moteur Oui
Type de tension d'actionnement Ac/dc
Shunt interne Non
Régulation du couple de rotation Oui
Fonction Direction unique
