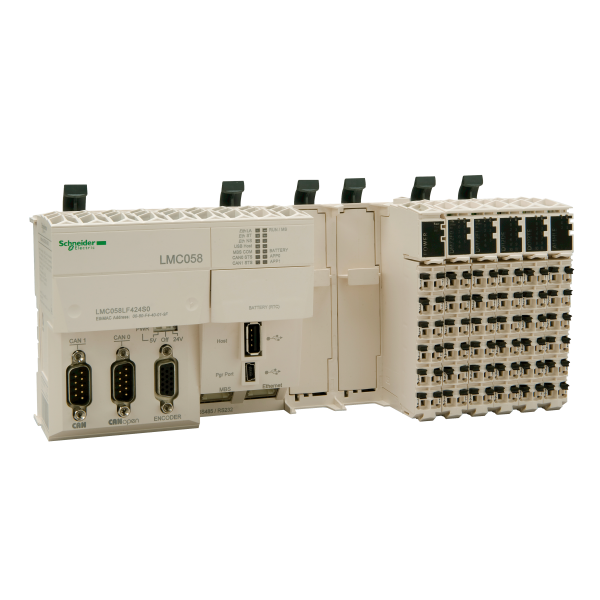

Schneider Electric Lmc058 Eth 2Can Motion 2P
4078.38 € HT 4894.06 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 9788 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Modicon LMC058
- Type de produit ou de composant : Contrôleur de mouvement
- Application spécifique du produit : -
- Nombre e/s tor : 42
- Type de pile : 3 V CR2477M lithium batterie
- Nombre entrées tor : 10 fast input / 12 input / 4 regular input
- Logiqued'entrée numérique : Dissipateur entrée rapide / Dissipateur entrée régulière / Source entrée
- Tension entrées tor : 24 V
- Type de tension d'entrée tor : C.c.
- Nombre entrées analogiques : 4
- Type d'entrée analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
- Résolution entrées analogiques : 12 bits
- Tension état 1 garanti : >= 15 V entrée rapide / >= 15 V sortie rapide / >= 15 V entrée régulière
- Courant état 1 garanti : >= 2 mA entrée rapide / >= 2 mA sortie rapide / >= 2 mA entrée régulière
- Tension état 0 garanti : <= 5 V entrée rapide / <= 5 V sortie rapide / <= 5 V entrée régulière
- Courant état 0 garanti : <= 1.5 mA entrée rapide / <= 1.5 mA sortie rapide / <= 1.5 mA entrée régulière
- Courant d'entrée tor : 4 mA entrée rapide / 4 mA entrée régulière
- Impédance d'entrée : 6 kOhm entrée rapide / 6 kOhm entrée régulière
- Temps de filtrage configurable : 0 ms entrée rapide/entrée régulière et sortie rapide / 1.5 ms entrée rapide/entrée régulière et sortie rapide / 12 ms entrée rapide/entrée régulière et sortie rapide / 4 ms entrée rapide/entrée régulière et sortie rapide
- Filtrage anti-rebonds : 2 µs...4 ms configurable fast input/regular input and fast output
- Longueur de câble : <= 30 m pour entrée rapide
- Isolement : Between channels and internal logic à 500 V AC / Non-insulated between channels
- Nombre sorties tor : 12 sortie / 4 sortie rapide
- État sortie tor : Source
- Tension de sortie tor : 24 V c.c.
- Limites de la tension de sortie : 19,2...28,8 V
- Courant de sortie tor : 4 mA sortie rapide
- [us] tension d'alimentation : 24 V DC pour alimentation intégrée modules experts
- Limites de la tension d'alimentation : 20.4...28.8 V
- In courant assigné d'emploi : 0.04 A alimentation intégrée modules experts / 0.3 A alimentation principale / 10 A segment de puissance E/S
- Courant de crête : < 100 kA (duration= <= 70 s) pour alimentation principale / <= 25 kA (duration= <= 500 s) pour segment de puissance E/S / <= 50 kA (duration= <= 150 s) pour alimentation intégrée modules experts / 1.2 A (duration= > 70 s) pour alimentation principale
- Puissance consommée : <= 14.14 W
- Temps d'exécution par instruction : 22 ns Boolean
- Type de mémoire : 128 MB flash mémoire / 64 Mo RAM mémoire
- Horodateur : With user calibration <= 6 s/month / Sans aucun étalonnage utilisateur < 30 s/mois à 25 °C
- Données sauvegardées : Variables de type conservation et conservation permanente avec battery
- Durée de vie de la pile : 1.5 an
- Type de connexion intégrée : 2 emplacements libres PCI / 1 port CAN avec SUB-D 9 mâle connecteur; protocol: CANmotion bus ou CANopen avec maître method / 1 port CAN avec SUB-D 9 mâle connecteur; protocol: CANopen avec maître method / 1 codeur avec SUB-D 15 femelle connecteur / 1 liaison série isolée avec RJ45 femelle connecteur; protocol: ethernet Modbus TCP/IP avec esclave method; physical interface: 10BASE-T/100BASE-TX / 1 liaison série isolée avec RJ45 femelle connecteur; protocol: Modbus avec maître /esclave method; transmission frame: RTU/ASCII ou mode caractère ASCII; physical interface: RS232/RS485; transmission rate: 300...115200 bps / 1 liaison série isolée avec mini B USB connecteur; transmission rate: 480 Mbit/s / 1 liaison série isolée avec USB type A connecteur; transmission rate: 480 Mbit/s
- Vitesse de transmission : 10 kbit/s avec 5000 m bus; protocol: CANopen / 1000 kbit/s avec 4 m bus; protocol: CANopen / 125 kbit/s avec 500 m bus; protocol: CANopen / 20 kbit/s avec 2500 m bus; protocol: CANopen / 250 kbit/s avec 250 m bus; protocol: CANopen / 50 kbit/s avec 1000 m bus; protocol: CANopen / 500 kbit/s avec 100 m bus; protocol: CANopen / 800 kbit/s avec 25 m bus; protocol: CANopen
- Nombre d'entrée de comptage : 8 à 200 kHz
- Signalisation locale : 1 DEL pour CAN0 STS / 1 DEL vert/rouge pour CAN1 STS / 1 DEL vert/jaune pour RCM COM / 1 DEL par canal pour APP0 / 1 DEL RED pour APP1
- Marquage : CE
- Support de montage : Rail DIN symétrique
- Largeur : 237.5 mm
- Hauteur : 99 mm
- Profondeur : 85 mm
- Masse du produit : 0.77 kg
Caractéristiques techniques
Modèle | Compact |
Avec affichage | Non |
Adapté aux fonctions de sécurité | Non |
Type de tension d’alimentation | Dc |
Type de mémoire | Autre |
Protocole pris en charge pour lon | Non |
Avec interface optique | Non |
Extension de mémoire de programme possible | Non |
Protocole pris en charge pour tcp/ip | Non |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Non |
Protocole pris en charge pour can | Non |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Non |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Non |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Non |
Capacité de redondance | Non |
Montage possible sur barres profilées | Non |
Catégorie de protection contre les explosions pour le gaz | Autre |
Catégorie de protection contre les explosions pour la poussière | Autre |
Composants système | Non |
Matériel associé (ex ia) | Non |
Matériel associé (ex ib) | Non |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Catégorie selon en 954-1 | 1 |
Encastrement frontal possible | Non |
Montage sur rack possible | Non |
Montage mural/direct possible | Non |
Standard radio bluetooth | Non |
Standard radio wlan 802.11 | Non |
Maître io-link | Non |
Niveau de performance selon en iso 13849-1 | Sans |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Non |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Non |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension d'alimentation cc | 24,0 V |
Tension d'alimentation cc | 24 V |
Standard radio gprs | Non |
Standard radio gsm | Non |
Standard radio umts | Non |
Sil conformément à iec 61508 | 1 |
Largeur | 237,0 mm |
Hauteur | 99,0 mm |
Profondeur | 85,0 mm |
Nombre d’entrées numériques | 0,0 |
Nombre de sorties numériques | 0,0 |
Taille de mémoire | 64000,0 Ko |
Nombre d'interfaces matérielles industrial ethernet | 1,0 |
Nombre d'interfaces matérielles en série rs-232 | 1,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 1,0 |
Nombre d'interfaces matérielles usb | 2,0 |
Nombre d'interfaces matérielles parallèles | 2,0 |
Nombre d'autres interfaces matérielles | 0,0 |
Nombre d'interfaces matérielles profinet | 0,0 |
Nombre d'interfaces matérielles wireless | 0,0 |
Nombre de sorties de relais | 12,0 |
Lte | Non |
