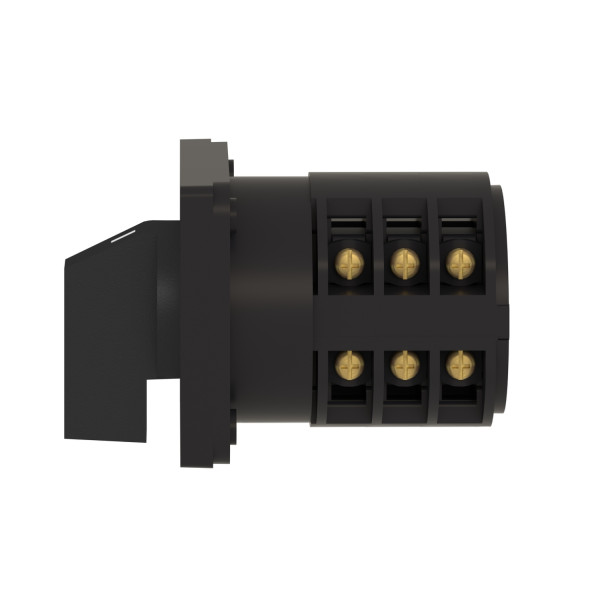

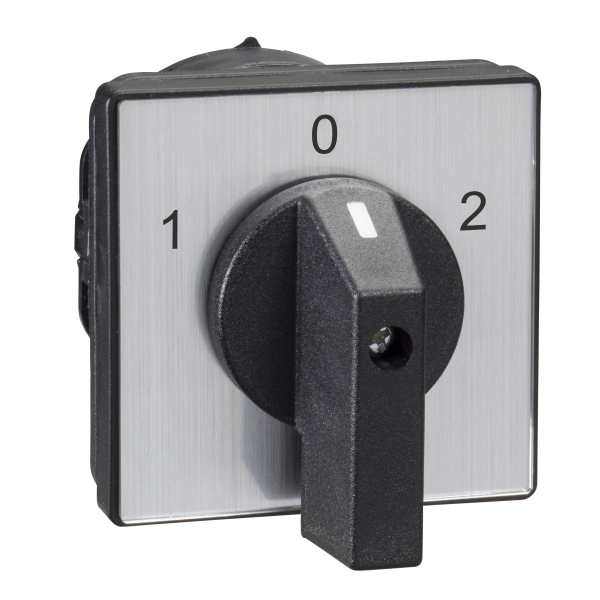

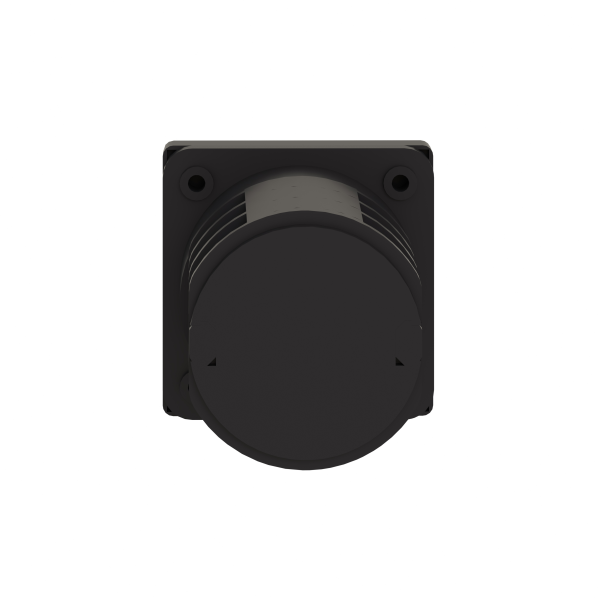

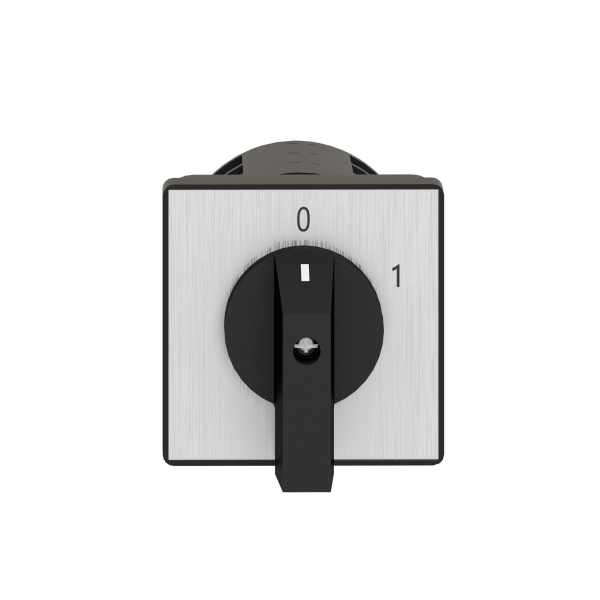

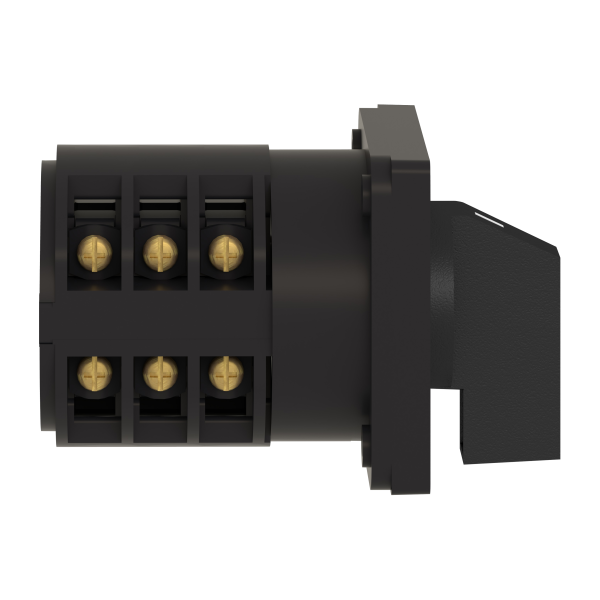

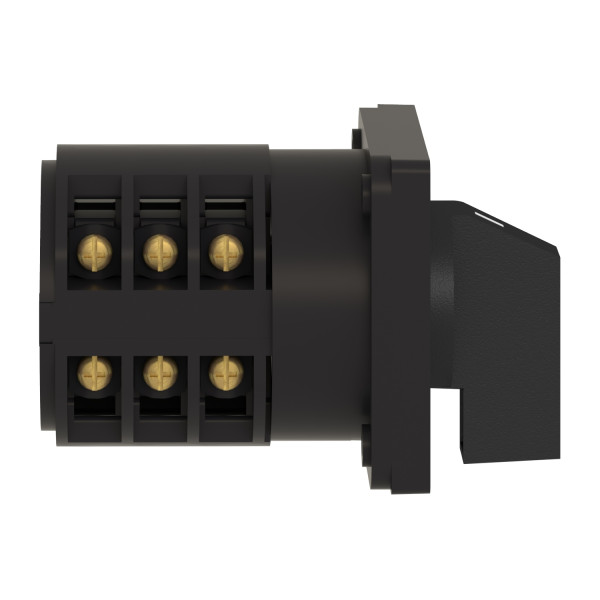

Schneider Electric Inverseur à Came 4 Pôles 60° 50 A Fixation Par Vis

204.78 € HT 245.74 € TTC

Marque Schneider Electric

Référence K50H004UP

EAN 3389110083439

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Harmony K
  • Type de produit ou de composant : Commutateur à came complet
  • Nom de composant : K50
  • [ith] courant thermique conventionnel : 50 A
  • Montage du produit : Montage avant
  • Mode de fixation : 4 trous
  • Type de tête du contrôleur à came : Avec plastron 64 x 64 mm
  • Type d'unité de commande : Noir poignée
  • Cadenassage de la commande rotative : Sans
  • Présentation de l'étiquette : Avec métallisé marquage, 1 - 0 - 2 noir marquage
  • Fonction du commutateur : Commutateur
  • Rappel : Sans
  • Position 0 : Avec position Off
  • Description des pôles : 4P
  • Positions angulaires : Gauche : 0° - 300° / Droite : 0° - 60°
  • Degré de protection ip : IP40 conformément à IEC 529 / IP40 conformément à NF C 20-010
Caractéristiques complémentaires :
  • Angle de commutation : 60 °
  • [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à EN 60947-1 / 690 V niveau de pollution 3 conformément à IEC 60947-1
  • Courant de court-circuit : 5000 A
  • Protection contre les courts-circuits : 63 A par cartouche fusible, type gG
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 947-1 / 6 kV conformément à IEC 947-1
  • Fonctionnement des contacts : À action dépendante
  • Ouverture positive : Avec
  • Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 6 mm² / Borniers à vis-étrier captives rigide, 2 x 10 mm²
  • Couple de serrage : 2 N.m
  • Pouvoir de commutation en ma : 15000 mA DC à 120 V 2 contact(s) pour inductif charge (D = 50 ms) / 15000 mA DC à 180 V 3 contact(s) pour inductif charge (D = 50 ms) / 15000 mA DC à 60 V 1 contact(s) pour inductif charge (D = 50 ms) / 20000 mA DC à 140 V 3 contact(s) pour inductif charge (D = 50 ms) / 20000 mA DC à 48 V 1 contact(s) pour inductif charge (D = 50 ms) / 20000 mA DC à 95 V 2 contact(s) pour inductif charge (D = 50 ms) / 30000 mA DC à 30 V 1 contact(s) pour inductif charge (D = 50 ms) / 30000 mA DC à 60 V 2 contact(s) pour inductif charge (D = 50 ms) / 30000 mA DC à 90 V 3 contact(s) pour inductif charge (D = 50 ms) / 3500 mA DC à 110 V 1 contact(s) pour inductif charge (D = 50 ms) / 3500 mA DC à 220 V 2 contact(s) pour inductif charge (D = 50 ms) / 3500 mA DC à 330 V 3 contact(s) pour inductif charge (D = 50 ms) / 37000 mA DC à 120 V 2 contact(s) pour résistif charge (D = 1 ms) / 37000 mA DC à 180 V 3 contact(s) pour résistif charge (D = 1 ms) / 37000 mA DC à 60 V 1 contact(s) pour résistif charge (D = 1 ms) / 40000 mA DC à 140 V 3 contact(s) pour résistif charge (D = 1 ms) / 40000 mA DC à 24 V 1 contact(s) pour inductif charge (D = 50 ms) / 40000 mA DC à 48 V 1 contact(s) pour résistif charge (D = 1 ms) / 40000 mA DC à 48 V 2 contact(s) pour inductif charge (D = 50 ms) / 40000 mA DC à 70 V 3 contact(s) pour inductif charge (D = 50 ms) / 40000 mA DC à 95 V 2 contact(s) pour résistif charge (D = 1 ms) / 50000 mA DC à 24 V 1 contact(s) pour résistif charge (D = 1 ms) / 50000 mA DC à 48 V 2 contact(s) pour résistif charge (D = 1 ms) / 50000 mA DC à 70 V 3 contact(s) pour résistif charge (D = 1 ms)
  • Durée de vie mécanique : 300000 cycle
  • Largeur hors tout cao : 64 mm
  • Hauteur hors tout cao : 64 mm
  • Profondeur hors tout cao : 138 mm
  • Masse du produit : 0.61 kg
Référence : SCHK50H004UP (Schneider-Electric)

Ancien produit : Telemecanique K50H004UP

Les avis clients

Caractéristiques techniques

Modèle Commutateur
Courant permanent nominal (iu) 50,0 A
Nombre de pôles 4,0
Avec position 0 Oui
Avec retour automatique à la position 0 Non
Classe de protection (ip), face avant Ip40
Type de raccordement du circuit principal Raccordement à vis
Finition de l'élément d'actionnement Poignée tournante longue
Convient pour montage au sol Non
Adapté à une fixation frontale Oui
Adapté à un montage en distributeur Non
Adapté à un montage intermédiaire Oui
Appareil complet dans un boîtier Oui
Nombre de contacts auxiliaires à fermeture 0,0
Nombre de contacts auxiliaires à ouverture 0,0
Nombre de contacts auxiliaires à deux directions 0,0
Degré de protection (nema), façade Autre
Matériau du boîtier/corps Autre
