Schneider duoline xe disjoncteur d'clic 1p+n 10a, courbe c, embrochable
Ce produit est abandonné, nous vous proposons un article équivalent :
SCHR9EFC610
N/C
5
(6)
Marque : Schneider Electric
Référence : 16725
EAN : 3303430167259
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 16725
EAN : 3303430167259
Minimum de commande : 1
> Fiche E-Catalogue
Frais de port réduit avec La Poste Colissimo !
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€
Non disponible Produit abandonné |
|
Produits approchants
Les clients qui ont acheté ce produit ont aussi acheté
Descriptif

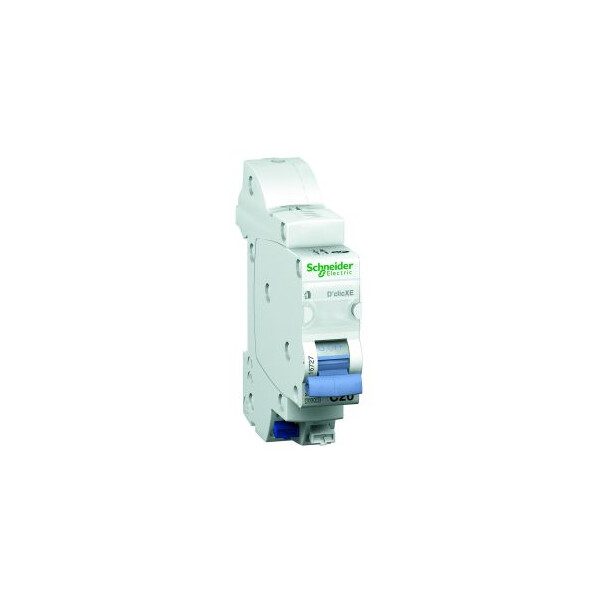

Disjoncteur Duoline Xe D'Clic Schneider
Ce Disjoncteur D'clic XE DuoLine, de la marque Schneider Electric assure la protection des installations électriques contre les conséquences des courts-circuits et les surcharges. Ce dispositif de calibre 10A, courbe C, est conçu pour protéger spécifiquement les circuits d’éclairage. En cas de détection de surcharge sur le circuit, il coupe automatiquement le courant. Il peut être installé dans un tableau électrique et peut être fixé sur le rail DIN. Ce disjoncteur unipolaire embrochable est facilement démontable.
Les + du produit :
- Déclencheur thermique : coupe le courant lorsque l’installation est trop chargée (coupure lente).
- Déclencheur magnétique : coupe le courant en cas de court-circuit (déclenchement immédiat).
- Facile à démonter
- Permet de protéger un circuit d’éclairage
Caractéristiques principales :
- Application du disjoncteur : Distribution
- Gamme de produits : DUOLINE
- Type de produit ou de composant : Disjoncteur
- Nom abrégé d'appareil : D'clic XE
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 10 A à 30 °C
- Type de réseau : AC
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 3000 A Icn conformément à EN 60898 - 230 V AC
Caractéristiques complémentaires :
- Fréquence du réseau : 50 Hz
- [ue] tension assignée d'emploi : 230 V AC 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Classe de limitation : 3 conformément à EN 60898
- Type de commande : Par maneton
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Duoline XE
- Pas de 9 mm : 2
- Hauteur : 81 mm
- Largeur : 18 mm
- Profondeur : 70 mm
- Durée de vie mécanique : 20000 cycle
- Durée de vie électrique : 10000 cycle conformément à EN 60898 - 230 V <= 32 A AC 50/60 Hz / 15000 cycle conformément à EN 60898 - 230 V 20 A AC 50/60 Hz / 20000 cycle conformément à EN 60898 - 230 V <= 16 A AC 50/60 Hz
- Mode de raccordement : Bornes type tunnel sur dessous side for souple câble(s) 1.5...2.5 mm² max / Kit enfichable sur partie supérieure side for
- Longueur de dénudage des fils : 13 mm
- Couple de serrage : 2 N.m
- Protection fuite à la terre : Sans
Référence : SCH16725 (Schneider-Electric)
Ancien produit : Merlin Gerin 16725
Référence Schneider Electric 16725 / SCH16725
Fiche technique
Appareillage modulaire | |
---|---|
Gamme du produit | DuoLine D'clic XE |
Fonction | Disjoncteur |
Intensité | 10 A |
Nombre de pôles | 1P+N Pôle(s) |
Connexion | Embrochable |
Pouvoir de coupure | 3 kA |
Courbe | C |
Nombre de module(s) | 1 |
Tension | 230 V |
