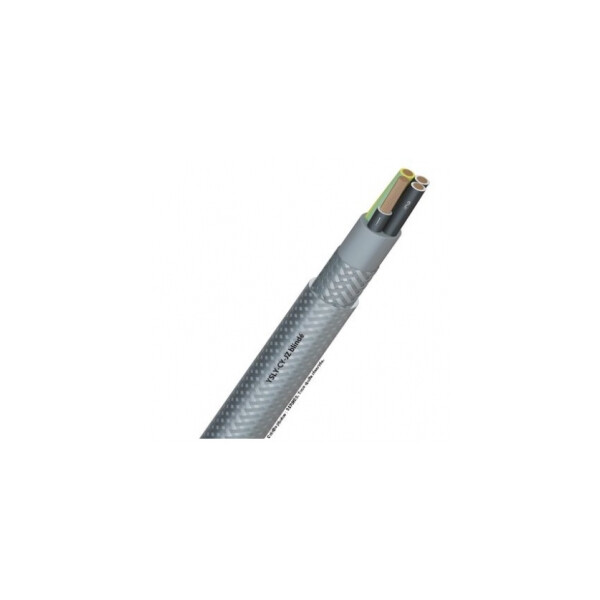

Câble souple numéroté caeliflex 7g1.5 blinde ysly cyjz - cae

CAE207015

YSLY-CY-JZ 7G1,5 TGL
Câble souple numéroté

Caractéristiques produit :

• Alimentation de machines industrielles et d'équipements électriques de puissance. Construction de machines-outils et chaînes de production et de montage, nécessitant une bonne protection contre les perturbations électromagnétiques.
• En locaux secs et humides pour pose fixe ou mobile. Ne convient pas pour une pose à l'extérieur sans protection au rayonnement solaire.
• Plus de sécurité grâce à une construction robuste et un blindage électrique conforme à la CEM.
• Normes :VDE 0281 / VDE 0293 IEC 60228 / VDE 0295 Non propagation de la flamme : IEC 60332.1 / VDE 0472-804/ NF C 32-070 2.1 catégorie C2. RoHS : directive européenne 2011/65/UE.
• Avec gaine PUR (polyuréthane), avec gaine sans halogène, avec homologations UL et CSA, avec isolation Uo/U 0,6/1kV.

Caractéristiques technique :

• Âme    cuivre nu souple, classe 5
• Isolation    PVC
• Assemblage    Ruban polyester
• Blindage général    Tresse en cuivre étamé taux de recouvrement <= 80%
• Gaine interne    PVC gris RAL 7001
• Gaine externe    PVC transparent
• Tension de service (Uo/U)    de 0,5 à 1 mm2 : 300 / 500V AC de 1,5 à 25 mm2 : 450 / 750V AC
• Tension d'essai    de 0,5 à 1 mm2 : 2000V AC pendant 5 mn de 1,5 à 35 mm2 : 2500V AC pendant 5 mn
• Résistance d'isolement min. à +20°C    > 200 Mohm.km
• Plage de température    mobile : de - 5° C à + 70° C fixe : de -20° C à + 70° C
• Température max. admissible à l'âme    + 70° C
• Rayon de courbure    mobile : 20 x Ø - fixe : 6 x Ø
• Traction statique    15 N/mm² de section cuivre
• Traction dynamique    25 N/mm² de section cuivre
• Repérage conducteurs    Conducteurs noirs numérotés + vert/jaune
• Marquage    YSLY-CY-JZ
• Température de court-circuit    + 150° C
• Section (mm²)    1,5
• Nombre de conducteurs    7G
• Ø gaine extérieure approx. (mm)    11,3
• Masse approx. (kg/km)    268
• Conditionnement    Touret
• Unité de vente    Mètre
