Harmony bouton-poussoir rouge ø22 - à impulsion dépassant - 1o

SCHXB4BL42 - Schneider Electric

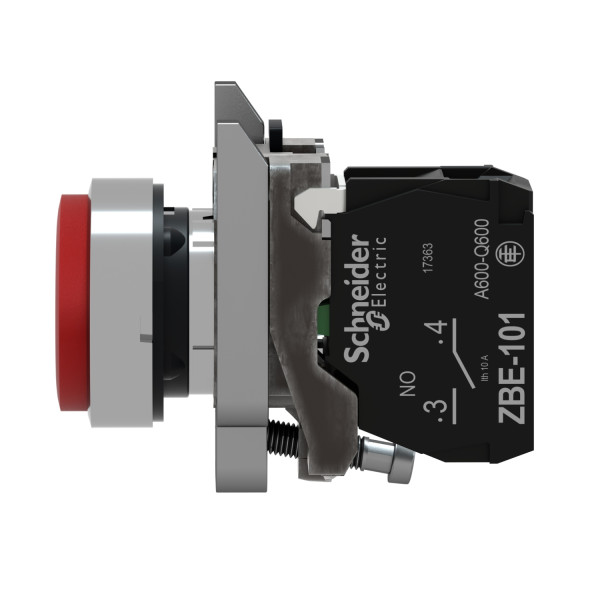

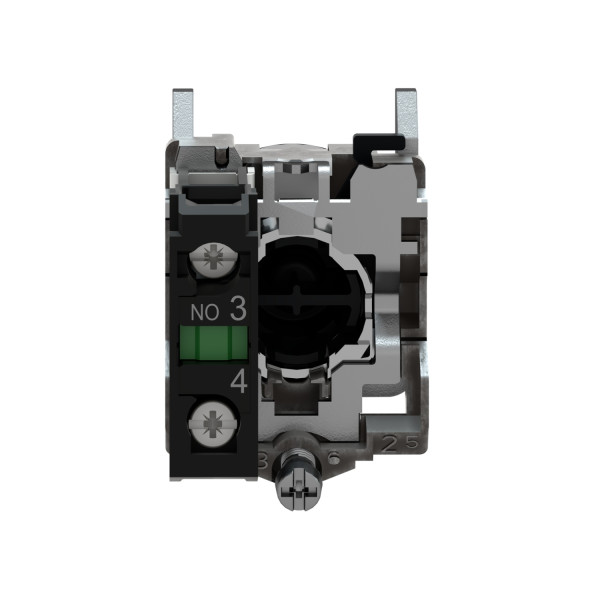

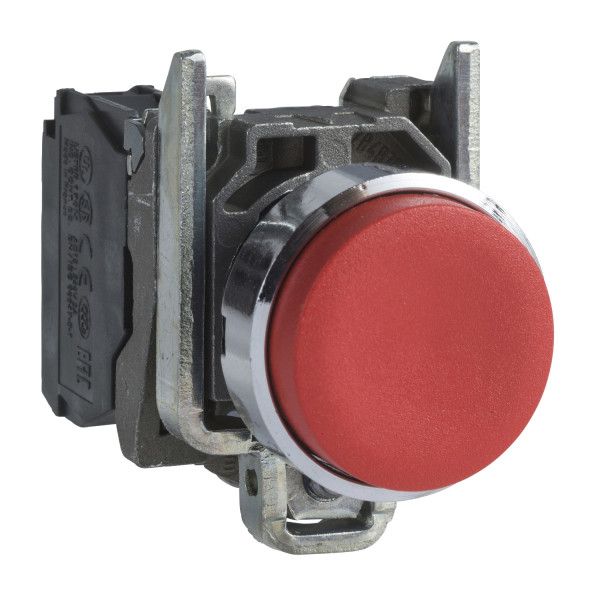

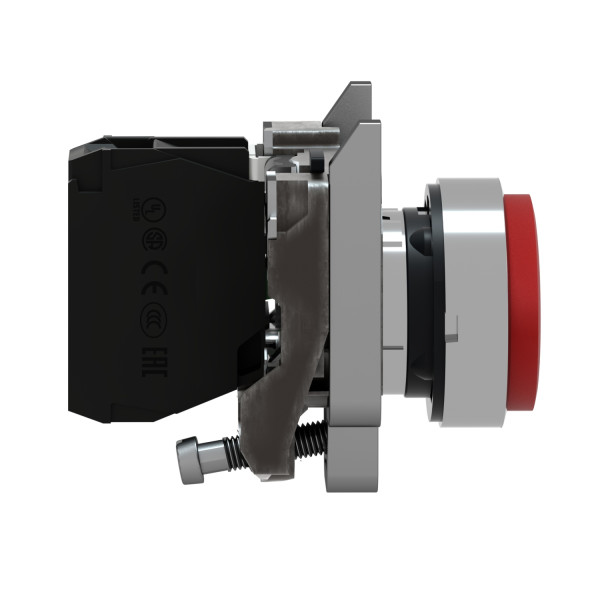

Harmony bouton-poussoir rouge Ø22 - à impulsion dépassant - 1O zoom

Photo(s) non contractuelle(s)
13.88 € TTC
Marque : Schneider Electric
Référence : XB4BL42
EAN : 3389110886986
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 27 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock indisponible Non géré en stock
A commander chez notre fournisseur.

EXPÉDITION SOUS 8-13 JOURS
Délai estimatif donné par nos fournisseurs

Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Caractéristiques principales :
  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-poussoir complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Rappel à ressort
  • Profil de l'unité de commande : Rouge dépassant non marqué
  • Description des contacts : 1 ''O''
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
  • Hauteur : 47 mm
  • Largeur : 30 mm
  • Profondeur : 57 mm
  • Description des bornes iso n°1 : (21-22)NC
  • Masse du produit : 0.081 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 4.3 mm (course totale)
  • Force d'actionnement : 3.5 N (état électrique modifié par ''O'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence : SCHXB4BL42 (Schneider-Electric)

Ancien produit : Telemecanique XB4BL42

Référence Schneider Electric XB4BL42 / SCHXB4BL42



Caractéristiques techniques du produit :


Bouton complet
Diamètre de trou 22,5 mm
Couleur du bouton Rouge
Adapté à l'éclairage Non
Nombre de postes de commande 1
À rappel Oui
Type de bouton Haut
Couleur de bague frontale Chrome
Avec bague frontale Oui
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip66
Matériau de la bague frontale Métal
Type de lentille Rond
Fonction de commutation encliquetable Non
Nombre de contacts en tant que contacts à ouverture 1
Nombre de contacts en tant que contacts à fermeture 0
Nombre de contacts en tant qu'inverseurs 0
Degré de protection (nema) 4x
